Trasowanie jaskółczych ogonów – jak wyznaczyć układ wczepów krok po kroku (część 1)
Trasowanie jaskółczych ogonów to etap, na którym definiowana jest geometria połączenia. To tutaj decyduje się dokładność, dopasowanie i wygląd gotowego złącza. Najważniejsze elementy to: linia bazowa, krawędzie referencyjne, podział wczepów oraz wyraźne oznaczenie odpadu.
Ten artykuł jest pierwszą częścią praktycznego przewodnika po jaskółczych ogonach i dotyczy właśnie trasowania wczepów – etapu, który w rzeczywistej pracy stolarskiej ma kluczowe znaczenie dla jakości projektu.
Połączenia stolarskie typu jaskółczy ogon stały się symbolem tradycyjnego rzemiosła. Pudełko wykonane przy wykorzystaniu tych złączy w świecie stolarskim urosło do rangi świętego Graala stolarstwa. Czy zasłużenie? Być może. Z mojej perspektywy praktyka, osoby na co dzień pracującej tradycyjnymi narzędziami i technikami stolarskimi, jest to po prostu jedno ze złączy, które stosuję przy wykonywaniu moich mebli. Prawidłowe ich wykonanie nie stanowi już dla mnie problemu i nie widzę stopnia ich skomplikowania, o którym rozpisują się fora. Ale żeby być sprawiedliwym – nie zawsze tak było. Gdy zaczynałem swoją przygodę ze stolarstwem, wykonanie prawidłowego połączenia na jaskółcze ogony było moim marzeniem.
Dlatego dziś podzielę się z Wami moją techniką wykonywania jaskółczych ogonów. Dla uczestników moich kursów stolarskich będzie to fajne przypomnienie, a dla pozostałych zestaw porad, które być może pomogą wynieść Wasze umiejętności stolarskie na wyższy poziom. Poniżej pokazuję ten proces w praktyce – od trasowania po wycinanie jaskółczych ogonów. To dokładnie ten sam sposób pracy, którego używam w warsztacie na co dzień, pracując ręcznymi narzędziami: https://www.youtube.com/watch?v=ahbU-GnlVXM&t=24s.
Czym są jaskółcze ogony (dovetail joints)
Jaskółczy ogon składa się z wczepów (tails), wczepin (sockets) i czopów (pins), a jego wytrzymałość wynika z geometrii złącza.
Jaskółcze ogony są symbolem tradycyjnego stolarstwa, bo dobrze pokazują, na czym prawdziwe stolarstwo naprawdę polega – na przemyślanej konstrukcji opartej na złączach, a nie na samym kleju. To właśnie złącze przejmuje naprężenia wynikające między innymi z użytkowania mebla, a klej pełni przede wszystkim funkcję stabilizującą. Dzięki temu takie połączenie jest bardzo mocne i sztywne. Myślenie o konstrukcji ma w tradycyjnym stolarstwie wymiar wieloletni, a nie gwarancyjny.
Tajemnica wykonania jaskółczych ogonów, zwłaszcza wielowczepowych, nie polega na ścisłym trzymaniu się jednej metodologii, ale na dogłębnym zrozumieniu zagadnienia. W praktyce każdy stolarz pracuje według własnej metody, której celem jest ograniczenie ryzyka błędu. Dlatego cały proces dzieli się na etapy – nie po to, żeby go komplikować, ale żeby mieć nad nim większą kontrolę.
Dlaczego trasowanie jest ważniejsze niż cięcie?
W pracy nad jaskółczymi ogonami wszystko rozstrzyga się na etapie trasowania. To wtedy ustalamy geometrię złącza i wyznaczamy granicę między materiałem a odpadem.
Ten etap porządkuje cały proces. Jeśli jest wykonany świadomie i dokładnie, kolejne kroki wynikają z niego w sposób naturalny. Jeśli nie, problemy pojawiają się później – najczęściej przy składaniu elementów, kiedy coś przestaje się zgadzać.
W jaskółczych ogonach dokładność nie powstaje podczas cięcia. Jest definiowana podczas trasowania.
Czym jest trasowanie jaskółczych ogonów?
Trasowanie to proces wyznaczania układu wczepów przed rozpoczęciem cięcia.
Obejmuje:
- określenie położenia elementów względem siebie,
- wyznaczenie linii bazowej,
- podział materiału na wczepy,
- oznaczenie części przeznaczonej do usunięcia.
Jak trasować jaskółcze ogony krok po kroku
W praktyce trasowanie jaskółczych ogonów nie polega na ścisłym trzymaniu się jednego schematu, lecz na świadomym wyznaczeniu geometrii połączenia i utrzymaniu nad nim kontroli. Cały proces można podzielić na kilka kluczowych etapów:
- oznacz elementy za pomocą trójkąta stolarskiego, aby jednoznacznie określić ich wzajemne położenie,
- wyznacz linię bazową, przenosząc grubość odpowiadającego elementu,
- ustal rozstaw wczepów – na oko, przy użyciu liniału lub cyrkla,
- wytrasuj wczepy przy użyciu odpowiedniego wzornika,
- dopilnuj, aby wszystkie linie dokładnie się schodziły i były lekko przedłużone poza linię bazową, co ułatwia kontrolę podczas piłowania.
Każdy z tych elementów wpływa bezpośrednio na jakość połączenia i decyduje o tym, czy elementy będą do siebie pasować.
Etap I: oznaczanie elementów
Pierwszym etapem trasowania jest prawidłowe oznaczenie elementów. Stosuję do tego trójkąt stolarski, zarówno w przypadku wykonywania konstrukcji skrzyniowej (pudełko, szuflada), jak i prostego połączenia typu „L”. W przypadku konstrukcji skrzyniowej wygląda to tak jak na rysunku 1.

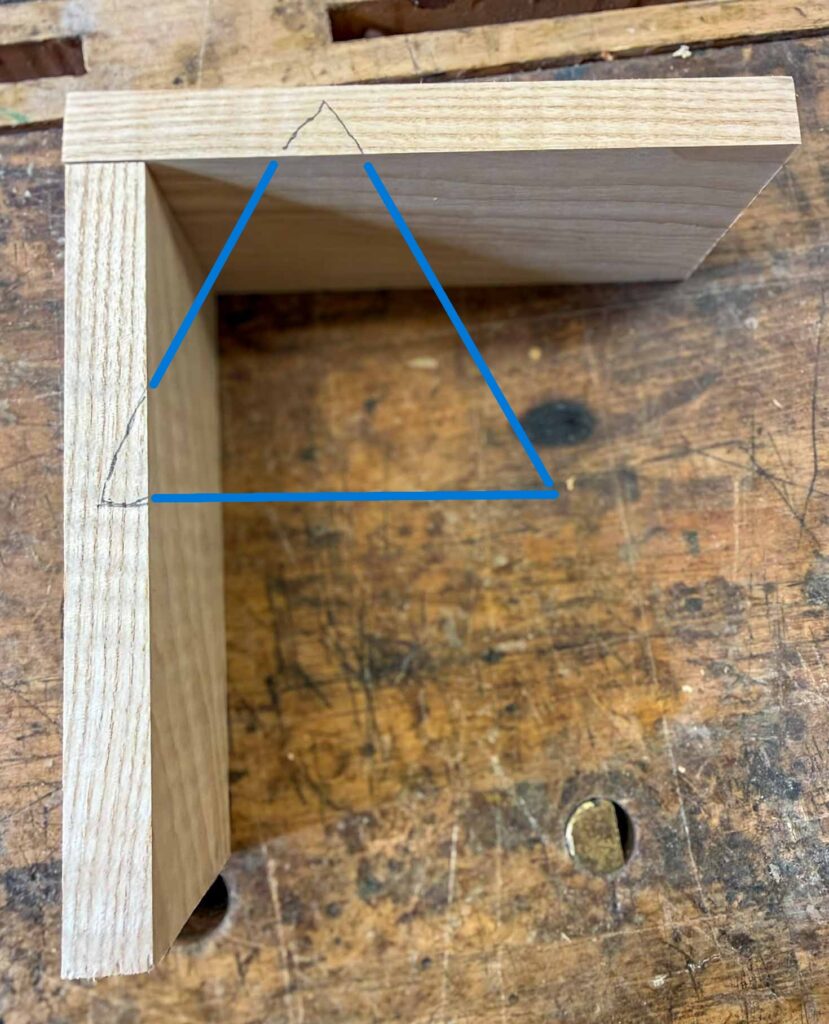

A w przypadku konstrukcji typu „L” oznaczenia wyglądają tak jak na zdjęciu 1.
Zarówno w pierwszym, jak i drugim przypadku stosowane przeze mnie oznaczenia w sposób jednoznaczny określają wszystkie elementy względem siebie. Oznaczenia zawsze dopełniają się do trójkąta. W przypadku lewego górnego rogu w konstrukcji skrzyniowej lub typu „L”, górny element oznaczony górą horyzontalnie podzielonego trójkąta łączy się z lewym elementem – z górną częścią trójkąta podzielonego wertykalnie. Jest to jednoznacznie zdefiniowane oznaczenie, dzięki któremu unikniemy błędów przy wykonywaniu złączy.
Przy oznaczaniu elementów należy pamiętać:
- elementy łączymy sztorcami,
- oglądamy elementy i w zależności od projektu ładniejsze strony desek wybieramy na bardziej widoczne strony,
- boki, na których znajdują się oznaczenia (trójkąt stolarski), są jednocześnie krawędziami referencyjnymi (patrz wpis na blogu), co znacznie ułatwia trasowanie. W razie konieczności wyrównujemy je,
- zewnętrze i wewnętrze trójkąta wskazują zewnętrzne i wewnętrzne płaszczyzny elementów,
- elementy nie muszą być równej szerokości pod warunkiem, że ustalimy, że przy przenoszeniu wczepów na wczepiny wyrównujemy je zawsze od jednej strony, najlepiej od strony oznaczeń.
Tak oznaczone elementy są gotowe do trasowania jaskółczych ogonów.
Etap 2: trasowanie linii bazowej
Linia bazowa w jaskółczych ogonach wyznacza wysokość wczepów i jest przenoszona z grubości korespondującego elementu, najczęściej przy użyciu kątownika lub znacznika stolarskiego.

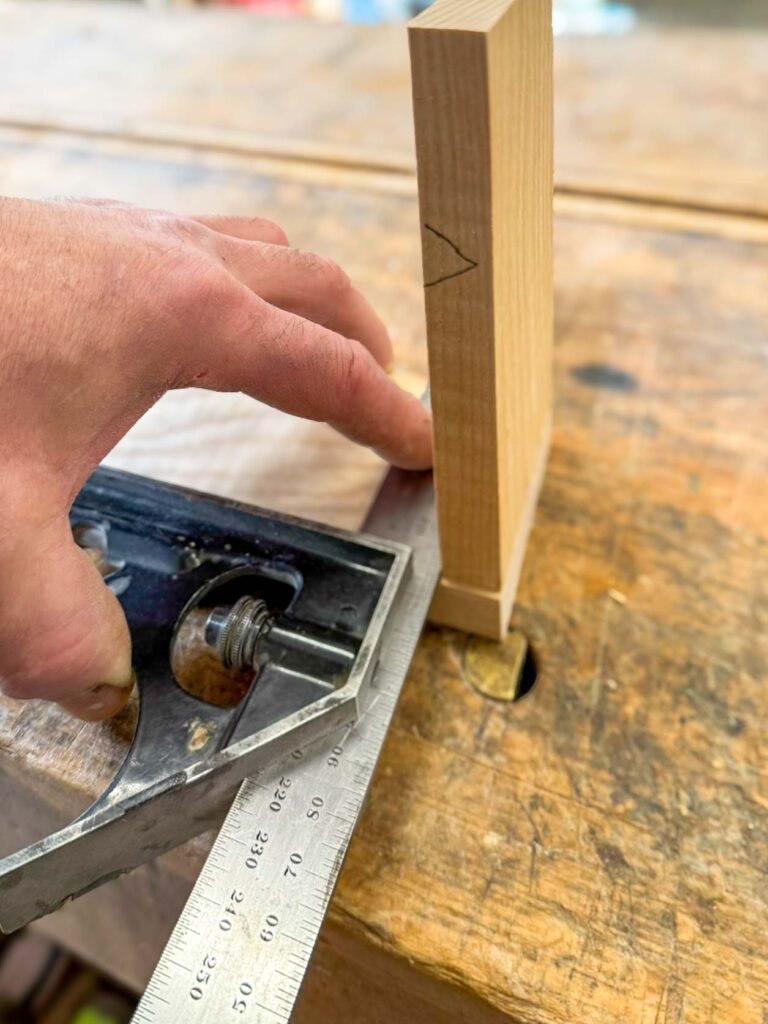

Trasowanie wczepów zaczynam od trasowania linii ich podstaw. W tym celu przenoszę grubość korespondującego elementu tak jak na zdjęciu 2.

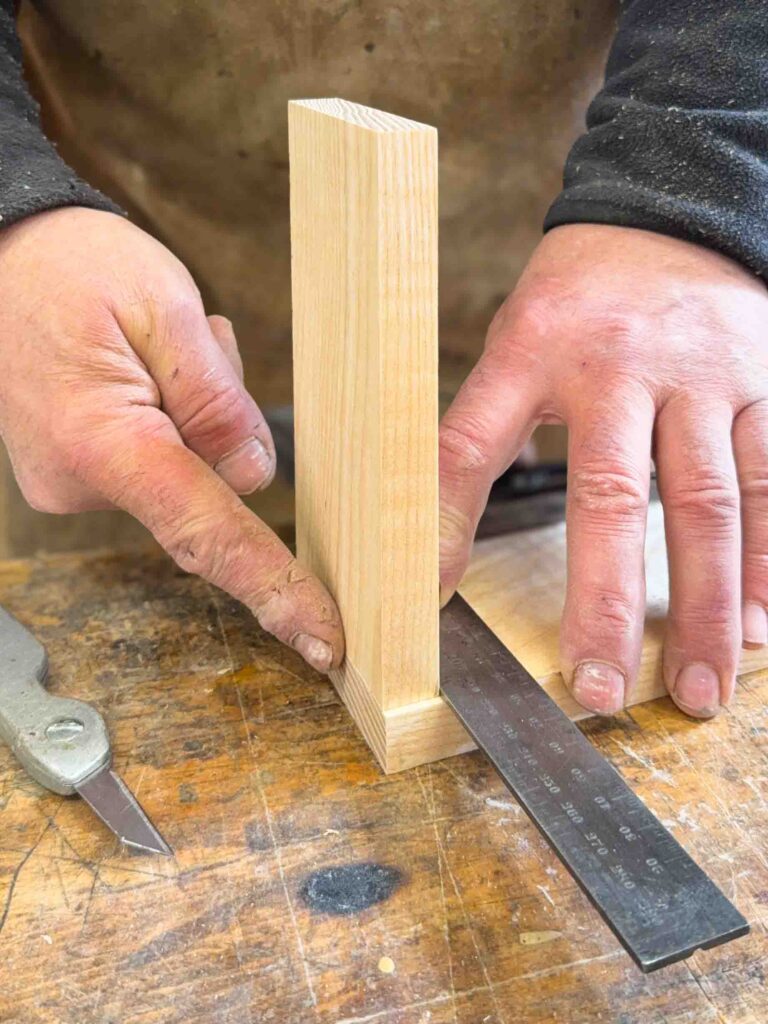

Robię to od wewnętrznej strony elementu po to, aby móc precyzyjnie poprowadzić linię nożykiem. W tym celu przykładam kątownik do krawędzi referencyjnej i sprawdzając palcem styk, po zewnętrznej stronie ustalam pozycję kątownika.
Wskazówka: Jeśli w elemencie, na którym trasujemy linię bazową, krawędź boczna nie ma kąta prostego w stosunku do krawędzi referencyjnej, przy trasowaniu linii bazowej upewnijmy się, że korespondujący element jest w całości schowany. Później w trakcie wyrównywania i czyszczenia elementu usuniemy wszelkie nierówności. Wskazówka: Lekkie przesunięcie linii bazowych może być narzędziem do osiągnięcia zamierzonego efektu. Jeśli zależy nam na zewnętrznym wymiarze elementu (A), zmniejszamy głębokość linii bazowej na tych elementach. Po sklejeniu wczepy chowają się w gniazdach, a podczas wyrównywania zbieramy materiał z elementu (B) aż do sztorców elementu (A), zachowując jednocześnie jego zewnętrzny wymiar.
Po ustaleniu pozycji kątownika usuwam element pionowy i trasuję linię nożykiem. Dalej wykonuję trasowanie wokół całego elementu, zgodnie z zasadami określonymi w artykule https://www.bensariworkshop.com/katownik-trasowanie-odsadzen-w-stolarstwie/, z taką różnicą, że linię na zewnątrz elementu (zewnętrze trójkąta) trasuję tymczasowo ołówkiem. Robię tak, aby po wykonaniu elementu na zewnątrz nie było widać trasowanych linii. Linii wewnętrznych nie będzie widać, a boczne zostaną wycięte.
W ten sposób mamy wytrasowaną linię bazową. W przypadku elementów skrzyniowych (szuflada, pudełko) pojawia się jeszcze jeden problem: zapewnienie równych wymiarów wewnątrz skrzyni po przeciwległych stronach, czyli zapewnienie wewnątrz elementu przekroju prostokątnego. Są na to dwie metody.
Pierwsza metoda to użycie znacznika stolarskiego. Tutaj przygotowujemy elementy tak, aby miały jednakową długość i przekrój prostokątny, i wtedy zamiast opisanej wyżej metody z kątownikiem można użyć znacznika stolarskiego. Należy pamiętać, że w przypadku znacznika stolarskiego używanie go na krawędziach nieprostopadłych do krawędzi referencyjnych spowoduje przeniesienie błędu przy trasowaniu. To czyni z tej metody metodę długą, mimo iż samo trasowanie znacznikiem stolarskim jest szybkie i przyjemne.

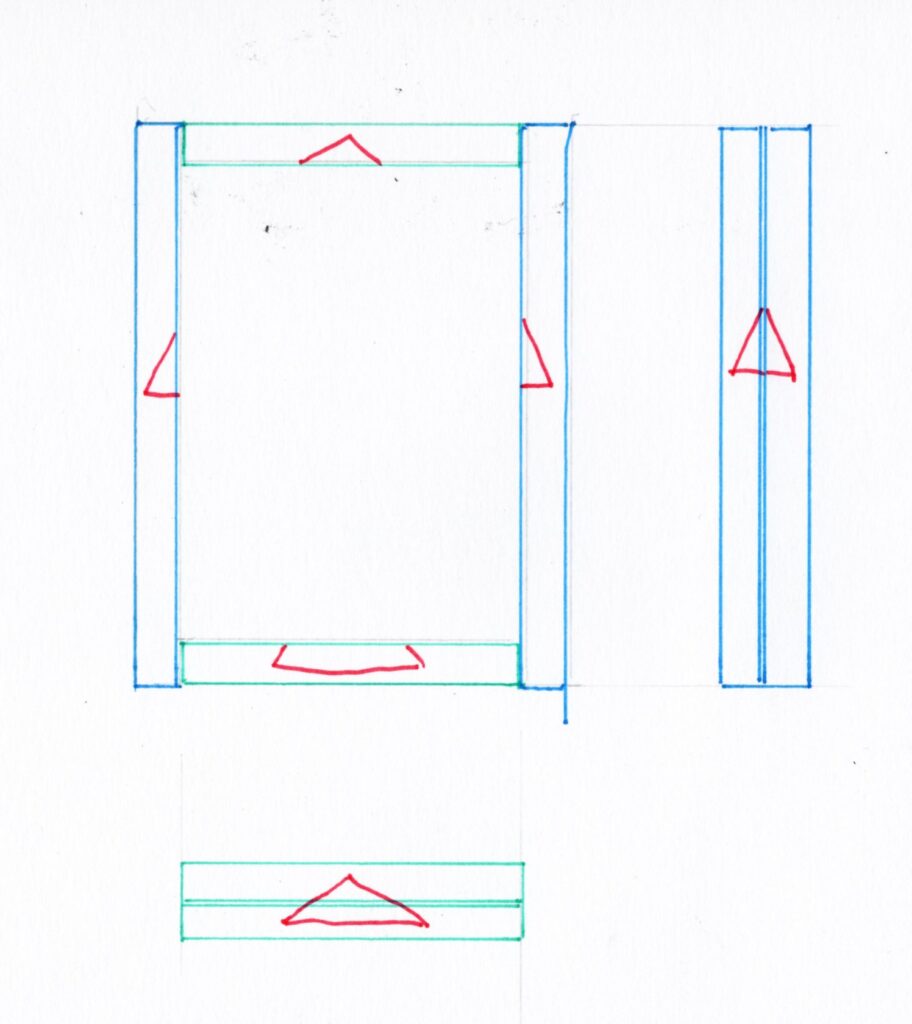

Druga metoda to trasowanie kątownikiem, tak jak opisano wcześniej. W tym celu wybieramy krótszy element z odpowiednich par (na Rysunku 1 oznaczone tym samym kolorem) i trasujemy linie bazowe z dwóch stron krótszego elementu. Później złączamy te elementy tak, aby krótszy element nie wystawał z żadnego końca, i przenosimy wytrasowaną odległość z krótszego elementu na drugi.
Wskazówka: Rzadko stosuję znaczniki stolarskie przy trasowaniu jaskółczych ogonów. Stosowanie ich wiąże się z koniecznością dokładnego zwymiarowania wszystkich elementów w zakresie krawędzi referencyjnych, długości i kątów prostych we wszystkich przekrojach. To czyni tę metodę dłuższą niż przy użyciu kątownika, przy którym można pominąć dokładne wymiarowanie elementów poza dwoma krawędziami referencyjnymi.
Wskazówka: Czasami konstrukcja skrzyniowa jest jednocześnie dystansem pomiędzy dwoma blatami. Wówczas, aby zapewnić równy dystans między nimi, najpierw precyzyjnie wymiaruję elementy stanowiące dystans (najczęściej pionowe elementy) konstrukcji skrzyniowej. Wtedy, bez ryzyka, do wytrasowania linii bazowych stosuję znacznik stolarski.
Etap 3: trasowanie wczepów (jaskółczych ogonów)
Podział jaskółczych ogonów nie ma jednego uniwersalnego schematu i zależy od funkcji elementu – w konstrukcjach niewidocznych preferuje się symetrię, a w widocznych większą swobodę estetyczną.
Do trasowania wczepów (jaskółczych ogonów) stosuję ołówek. Zgodnie z moją filozofią ołówek stosuję tylko wtedy, gdy nie jest moim celem precyzja. Dziwne? Nie, bo w tym kroku precyzja leży gdzieś indziej. O tym w kolejnej części wpisu. Trasowanie wczepów zaczynam od ustalenia ich odsadzenia od krawędzi. Zwykle stosuję około 5 mm, tak jak na zdjęciu 5.

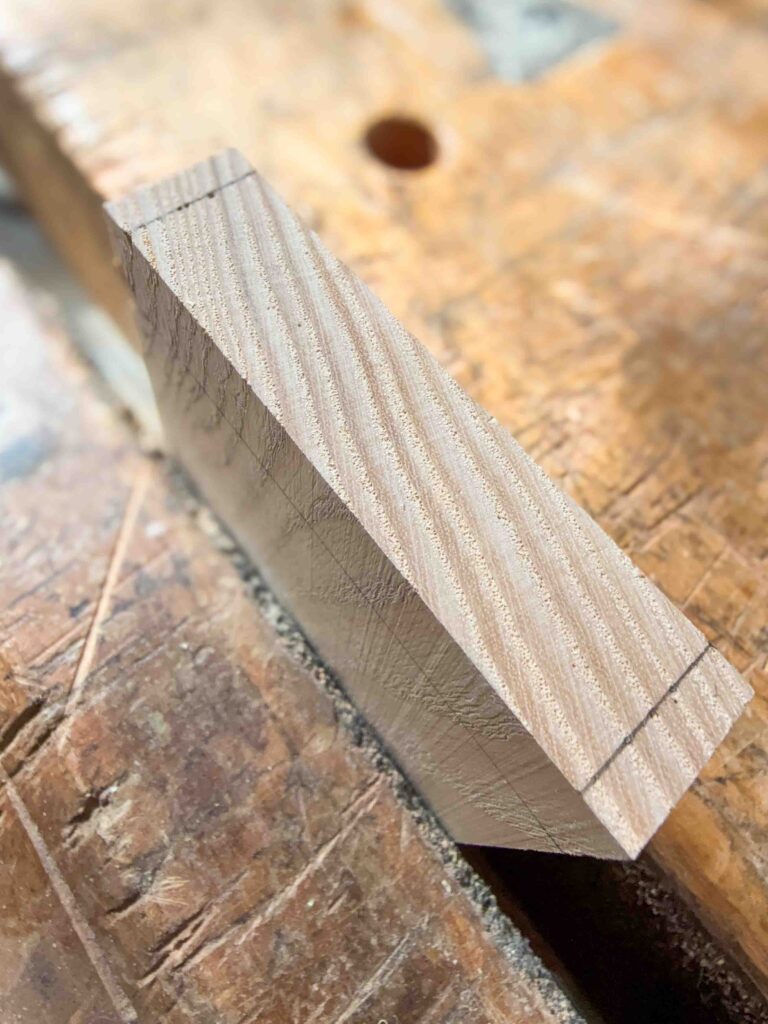

Wskazówka: Jeśli wpuszczasz dno np. do szuflady, pamiętaj, że zwykle większe odsadzenie wymusza głębsze osadzenie dna. Wpust do wieka najczęściej robi się w świetle wczepu, tak aby nie zniszczyć czopów na korespondującym elemencie.
Teraz nadszedł czas na podział. Nie ma uniwersalnego wzoru na jego ustalenie. Z perspektywy technicznej większa liczba symetrycznie wykonanych wczepów może zwiększać powierzchnię styku i sztywność połączenia, ale nadmierne rozdrobnienie osłabia piny i utrudnia wykonanie. Należy tu kierować się zdrowym rozsądkiem i doświadczeniem.

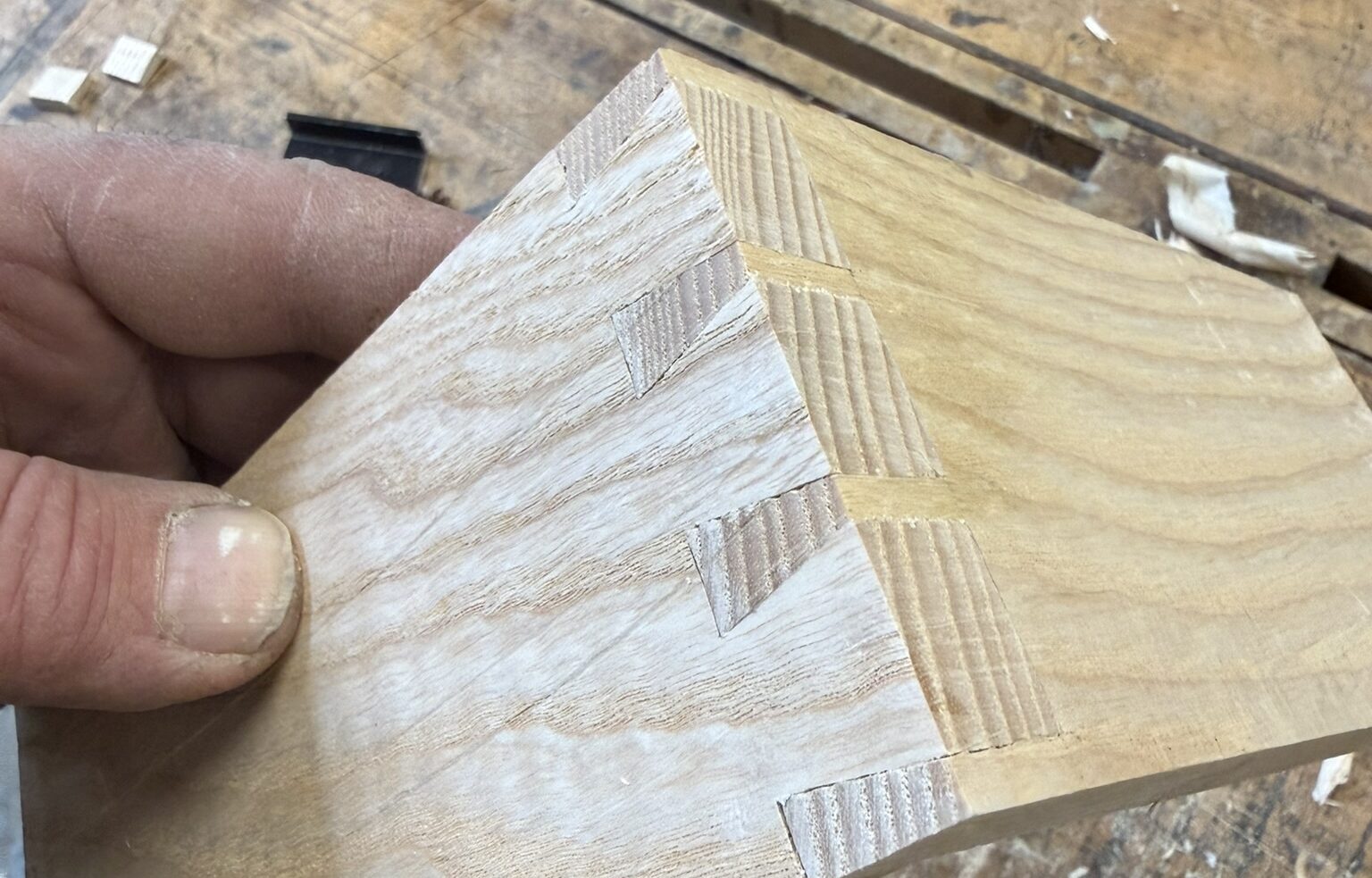

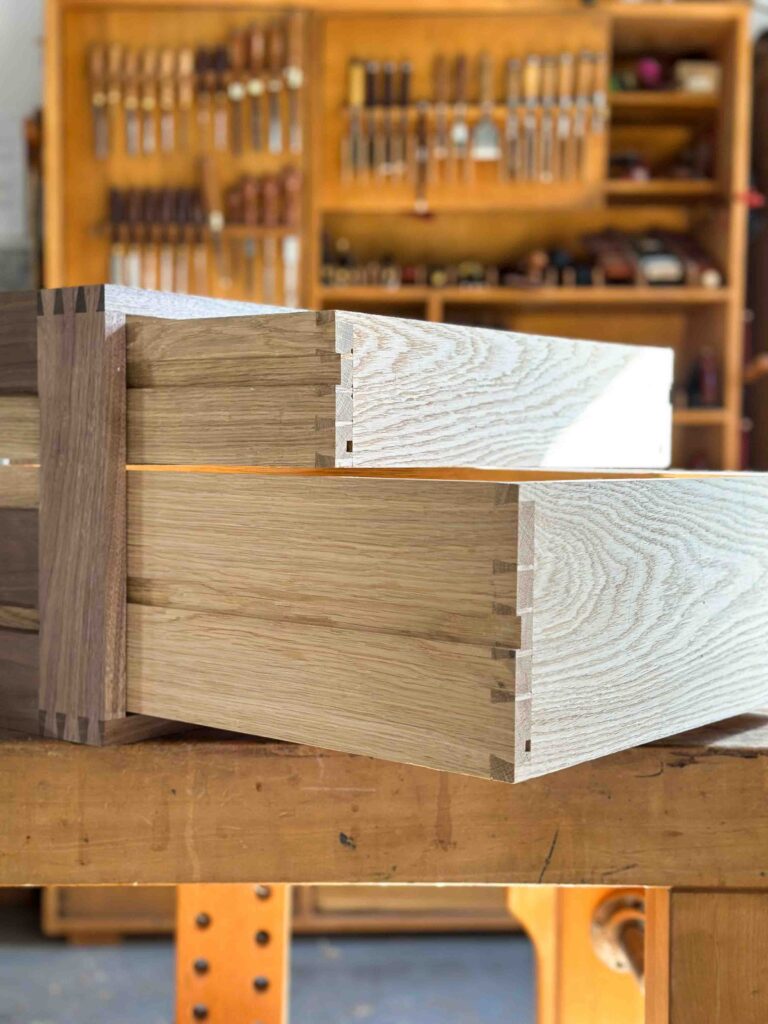

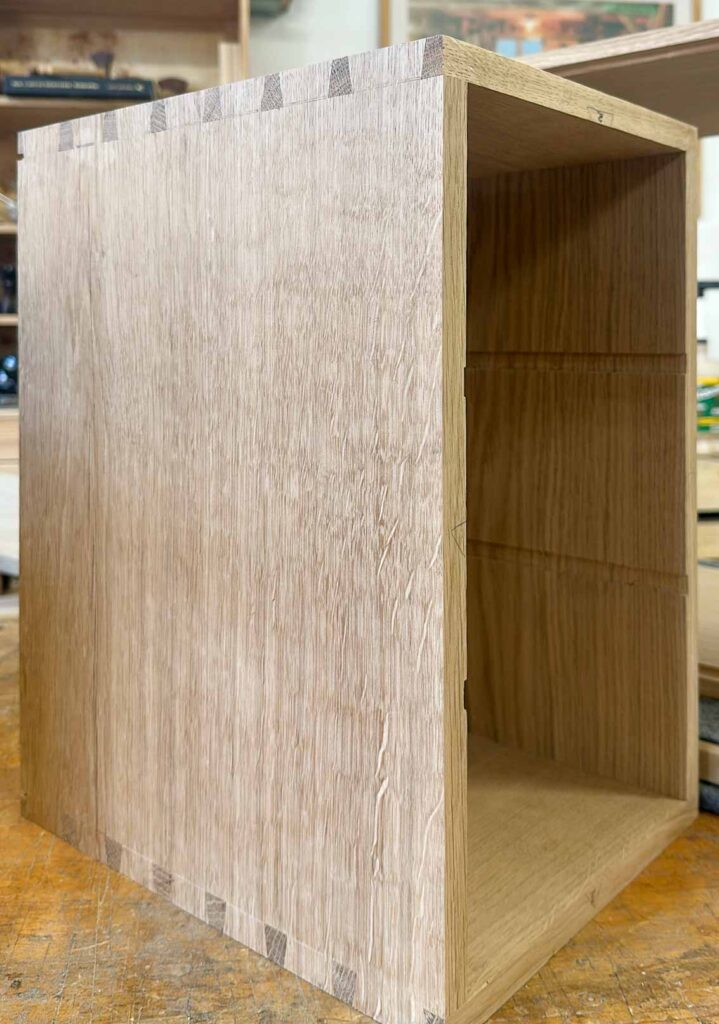

Wskazówka: Wszędzie tam, gdzie połączeń nie widać i zależy mi na wytrzymałości, stosuję równe i symetryczne podziały mniej więcej co 2–3 cm (Zdjęcie 6.). W elementach widocznych, np. w szufladzie, względy estetyczne często przeważają, bo nawet mniej symetryczny podział daje wytrzymałość wystarczającą dla rzeczywistych obciążeń użytkowych, tak jak na zdjęciu 7.

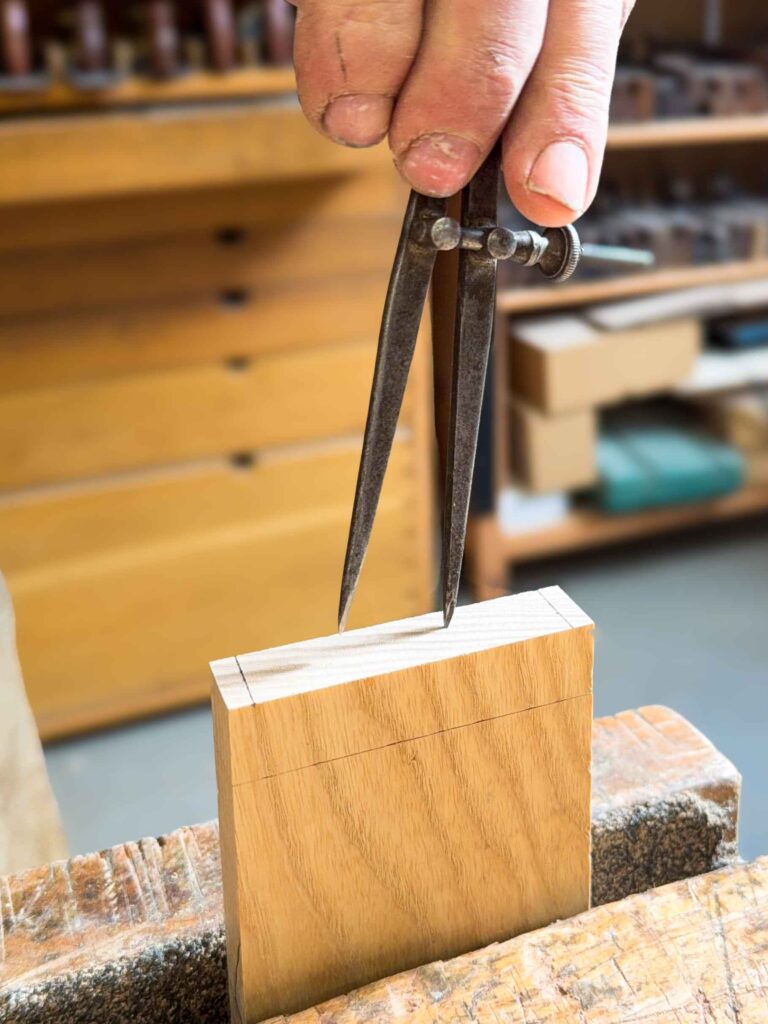

Podział możemy zrobić albo na oko, albo miarką, albo kroczkiem jak na zdjęciu 8. Są też specjalne gadżety do symetrycznego wyznaczania podziałów. Ja ich nie mam i nie widzę sensu ich stosowania.
Kąt jaskółczego ogona i wzorniki
Typowe proporcje jaskółczych ogonów to 1:6 dla drewna liściastego i 1:8 dla iglastego, jednak w praktyce niewielkie odchylenia od tych wartości nie wpływają istotnie na wytrzymałość złącza.
Jeśli już zdecydowaliśmy się na podziały, to pozostaje kwestia ustalenia kąta jaskółczego ogona. Wielu dawnych stolarzy wycinało jaskółki bardziej z ręki niż według rygorystycznie egzekwowanych kątów. Ja pracuję z drewnem liściastym i stosuję kąt 1:6. W literaturze podaje się różne proporcje np. do drzewa liściastego 1:8 a w przypadku drewna iglastego powinniśmy np. 1:6. Kilka stopni odchyłu w jedną lub drugą stronę niewiele zmienia. W mojej metodzie nie poprawiam wczepów dłutem po cięciu piłą, a kąt 1:6 najbardziej mi pasuje wizualnie.

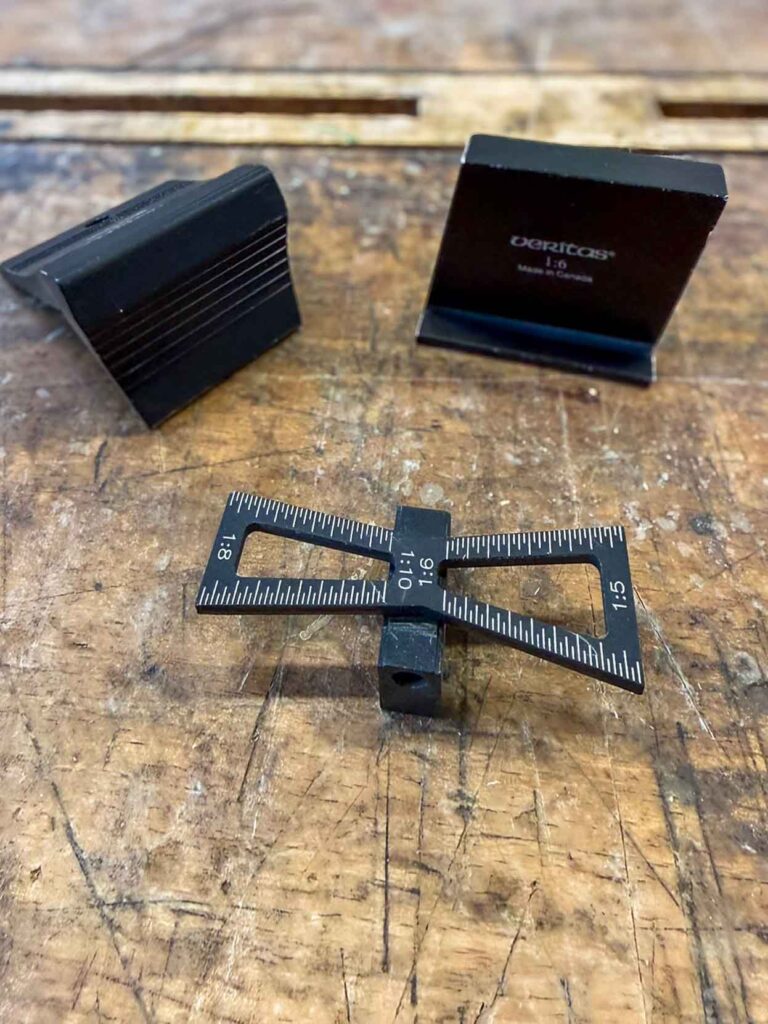

Do dyspozycji mamy kilka typów wzorników. Każdy z nich ma swoje zalety i wady.

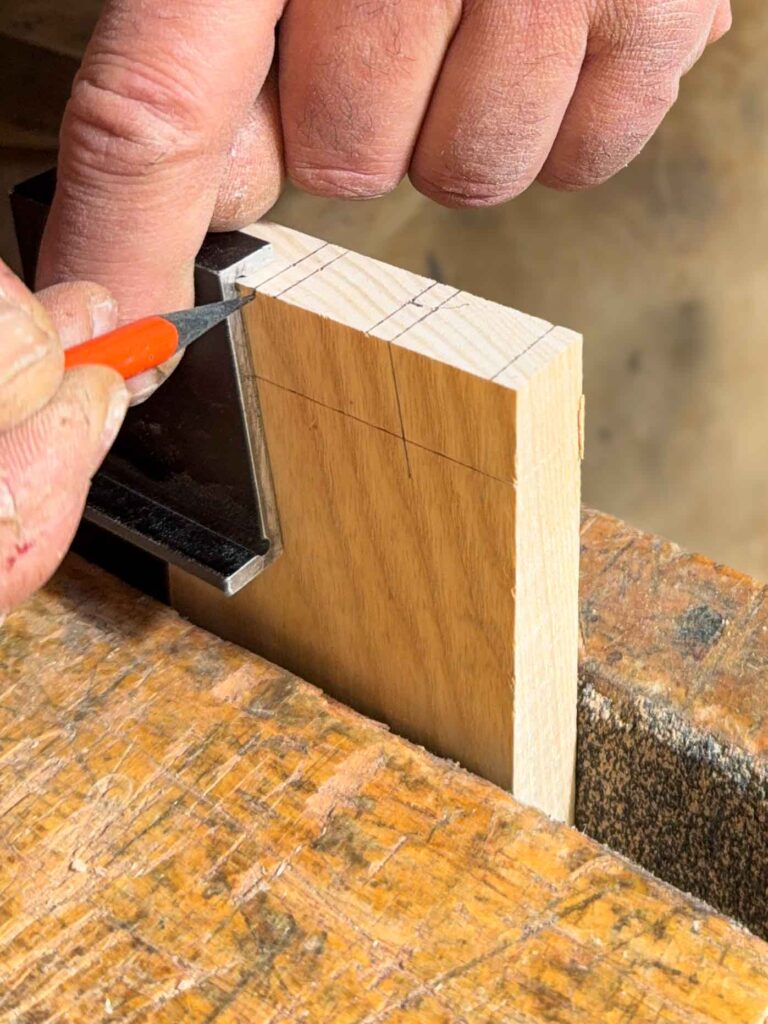

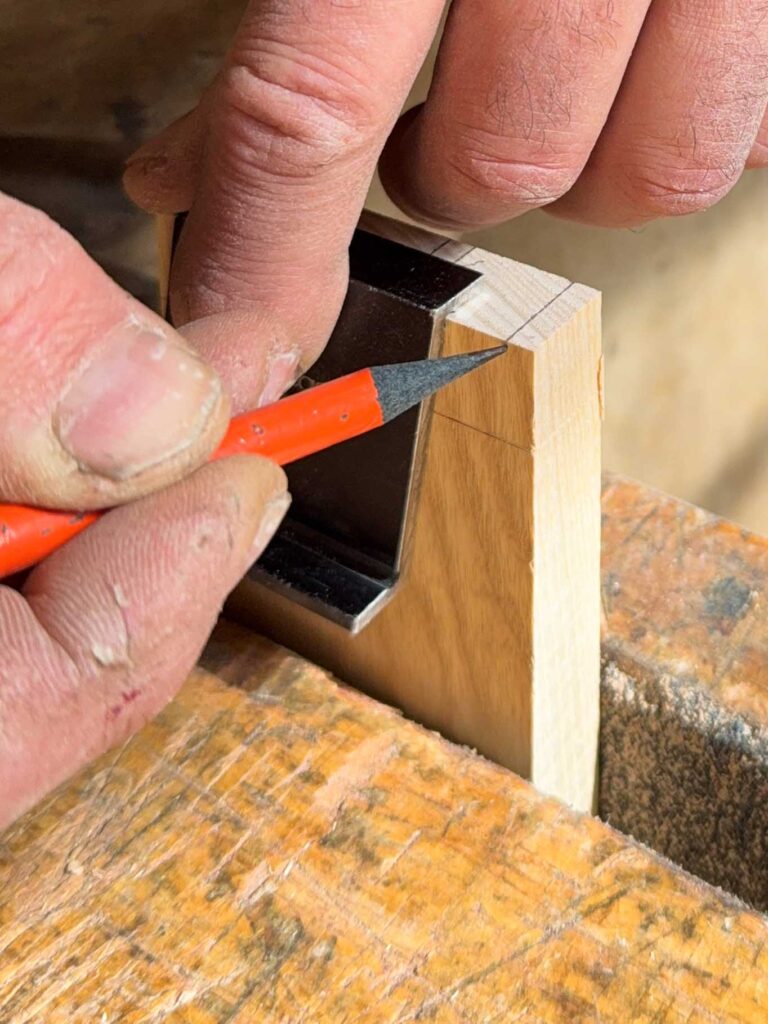

Wzornik 1, pokazany na zdjęciu 10., pozwala jednocześnie wyznaczyć linię prostopadłą na sztorcach i skośną po bokach. Ma jedną istotną wadę – aby wyznaczyć kolejną linię po lewej stronie, muszę przesunąć ten prowadnik mocno w lewo, w dużej części poza trasowany element (zdjęcie 10.). Przy drobnych jaskółczych ogonach sprawia to problemy i w konsekwencji prowadzi do błędów (wzornik wisi w powietrzu – opiera się niewielką częścią na elemencie).

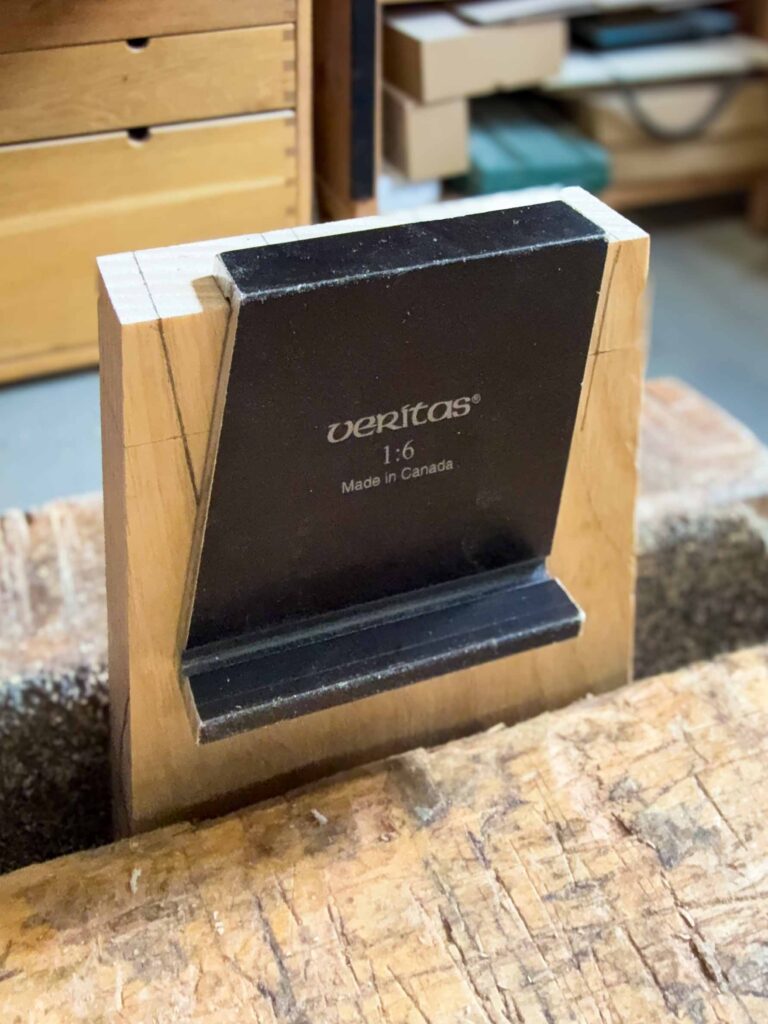

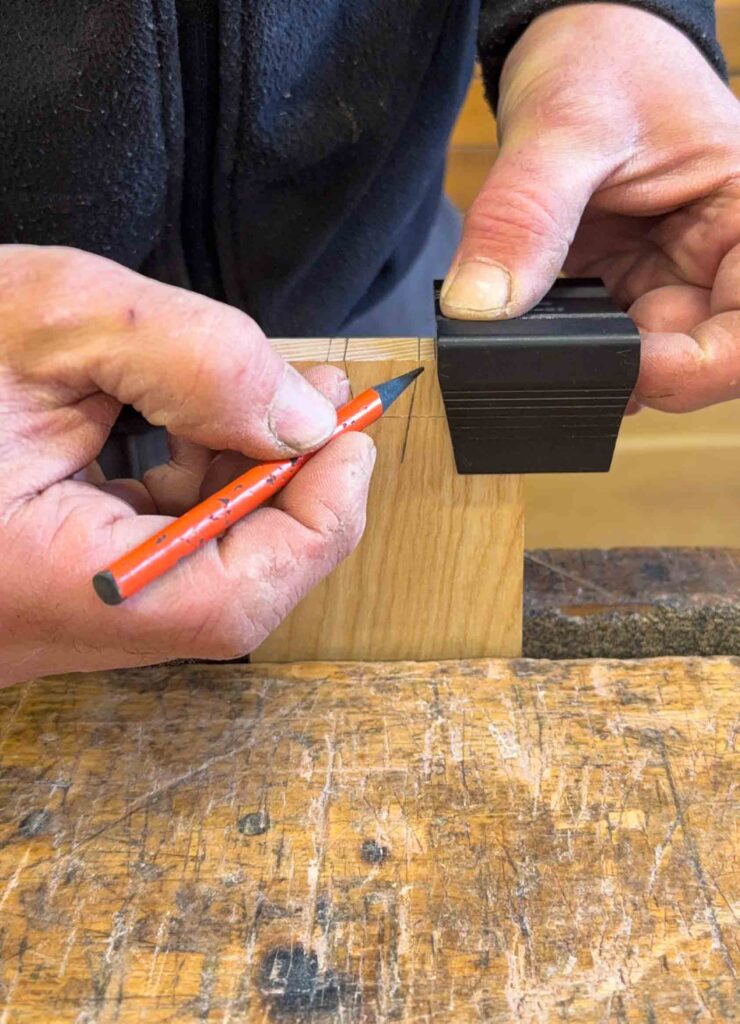

Wzornik 2, pokazany na zdjęciu 11., eliminuje wady pierwszego. Trasujemy linie w jednym kierunku (zdjęcie 12.), a możemy w tym wzorniku robić to zarówno z jego lewej, jak i prawej strony. Dzięki temu wzornik zawsze opiera się całą swoją powierzchnią o element. Po wytrasowaniu wszystkich linii wystarczy obrócić go do góry nogami, aby zmienił się kąt i wytrasować pozostałe linie w drugim kierunku (zdjęcie 13.).
Wadą tego wzornika jest brak jednoczesnej możliwości wytrasowania linii prostopadłych na sztorcach deski.

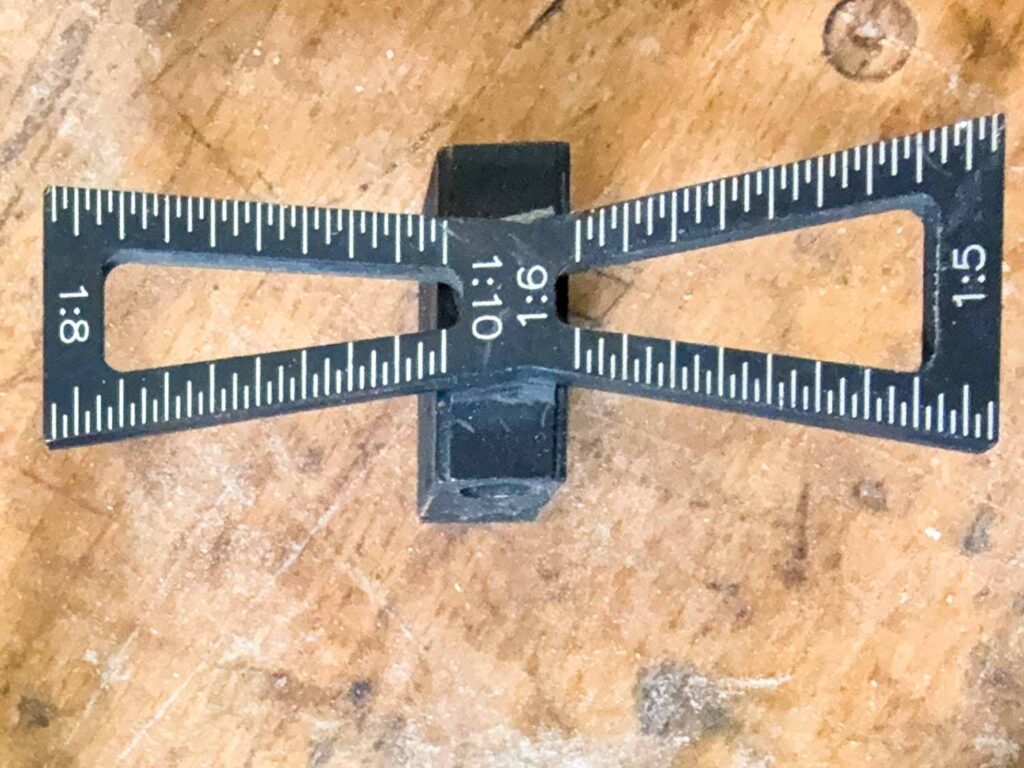

Wzornik 3 to uniwersalny wzornik mający aż cztery podziały (zdjęcie 14.). To jego zaleta. Poza tym trzeba przy nim bardzo uważać, aby nie mylić podziałów, no i stopka jest niewielka.
Zdjęcie 14. Wzornik do trasowania jaskółczych ogonów uniwersalny.
Można samodzielnie wykonać taki wzornik, np. z drewna, nie jest to szczególnie skomplikowane.
Jak już wcześniej wspomniałem, jaskółcze ogony trasuję ołówkiem. Niemniej jednak robiąc to dbam o następujące elementy:
- linia na sztorcach deski powinna być narysowana maksymalnie precyzyjnie pod kątem prostym albo wzornikiem, albo kątownikiem,
- linie boczne powinny stykać się z wyznaczoną wcześniej linią na sztorcach deski. Aby to osiągnąć, najpierw przykładam ołówek do deski w miejscu, w którym czuję, że rysowana boczna linia będzie się stykać z linią na sztorcach, i następnie przykładam wzornik kątowy do jaskółczych ogonów (patrz zdjęcie nr 12. i 13.),
- zwykle przedłużam linie boczne za wyznaczoną wcześniej linię podstawy jaskółczych ogonów – pomaga to później w ocenie prawidłowości cięcia piłą boków wczepów, zwłaszcza jeśli cięciem zniszczyliśmy wytrasowane linie.
Wskazówka: W przypadku konstrukcji skrzyniowych takich jak szuflady, jeśli nie ma przeciwwskazań, wczepy trasuję i od razu wycinam jednocześnie na obu elementach. Wyraźnie skraca to czas pracy i poprawia czucie kąta prostego na sztorcach elementów.
Podsumowanie
W pracy nad jaskółczymi ogonami jakość połączenia rozstrzyga się na etapie trasowania, gdzie powstaje geometria złącza i wyznaczana jest granica między materiałem a odpadem. Z mojego doświadczenia to właśnie tutaj zapadają wszystkie najważniejsze decyzje – późniejsze etapy są już tylko ich konsekwencją.
Trasowanie porządkuje cały proces stolarski. Brak precyzji na tym etapie zemści się na nas i odbije na jakości dopasowania albo estetyce. Dlatego tak dużą wagę przywiązuję do tego momentu – świadomego wyznaczania linii. Dokładnie tego samego uczę na swoich kursach stolarskich. Kolejnym etapem pracy będzie piłowanie wczepów – wpis znajdziecie tutaj: Jaskółcze ogony – piłowanie wczepów krok po kroku (część 2) – Bensari Workshop.
FAQ
Jak wyznaczyć podział jaskółczych ogonów?
Podział jaskółczych ogonów można wyznaczyć na kilka sposobów – „na oko”, przy użyciu liniału albo kroczka stolarskiego. W praktyce nie istnieje jeden uniwersalny schemat. W konstrukcjach niewidocznych warto stosować podziały symetryczne dla zwiększenia sztywności, natomiast w elementach widocznych można pozwolić sobie na większą swobodę i kierować się estetyką, zwłaszcza jeśli elementy te nie są narażone na duże obciążenia.
Jaki kąt stosować przy jaskółczych ogonach?
Współcześnie chcąc wszystko przekładać na myślenie inżynieryjne literatura poleca proporcję 1:8 dla drewna liściastego oraz 1:6 dla drewna iglastego. W praktyce niewielkie odchylenia od tych wartości nie mają dużego wpływu na wytrzymałość połączenia. Ja stosuję proporcje 1:6, najbardziej mi odpowiada estetycznie. Ważniejsze od idealnego kąta jest właściwy podział i dokładność wykonania.
Czy jaskółcze ogony trasować ołówkiem czy nożykiem?
W zależności od etapu pracy stosuje się oba narzędzia. Linia bazowa powinna być trasowana nożykiem na samym początku lub po wycięciu wczepów, ponieważ decyduje o dokładności połączenia. Natomiast same wczepy można trasować ołówkiem, jeżeli macie pewną rękę i po nacięciu ich piłą nie dokonujecie poprawek dłutem.
Co jest ważniejsze – trasowanie czy cięcie?
Zdecydowanie trasowanie. To na tym etapie powstaje geometria połączenia i zapadają najważniejsze decyzje. Cięcie jest jedynie odwzorowaniem wcześniej wyznaczonych linii. Nawet bardzo precyzyjne cięcie nie skoryguje błędów popełnionych podczas trasowania.
Jak uniknąć błędów przy trasowaniu jaskółczych ogonów?
Najważniejsze jest jednoznaczne oznaczenie elementów (np. trójkątem stolarskim) oraz konsekwentne korzystanie z krawędzi referencyjnych. Warto również upewnić się, że odpowiednie linie się stykają i są czytelne. Dobrym nawykiem jest lekkie przedłużanie linii poza linię bazową, co ułatwia kontrolę podczas piłowania.
Czy trzeba używać wzorników do jaskółczych ogonów?
Nie jest to konieczne, ale znacznie ułatwia pracę, szczególnie na początku. Wzorniki pomagają zachować powtarzalny kąt i ograniczyć ryzyko błędu. Z czasem część stolarzy zaczyna wyznaczać kąty „z ręki”, zwłaszcza jeśli połączenie jest niewidoczne.
