Piłowanie wczepów w jaskółczych ogonach to etap, na którym jakość połączenia zależy bezpośrednio od kontroli kąta cięcia i techniki pracy piłą. Najważniejszy jest kąt prosty na sztorcach elementu – to on decyduje o dopasowaniu złącza.
Dlaczego piłowanie jest trudniejsze niż się wydaje?
Piła jest jednym z trudniejszych narzędzi do opanowania, dlatego jakość jaskółczych ogonów na tym etapie w większym stopniu zależy od umiejętności pracy nią niż od samej piły.
Jakiej piły używać do piłowania boków wczepów?
Ja zwykle robię to używaną grzbietnicą, którą kupiłem na pchlim targu w Londynie. Z zachodnich modeli to właśnie grzbietnice najbardziej nadają się do tego zadania. Grzbiet piły usztywnia ją i daje większą kontrolę nad procesem cięcia. Moja piła ma 12 zębów na cal, jest przeznaczona do cięcia wzdłużnego, ale sprawdza się również do cięcia poprzecznego więc wszystkie operacje wykonuję tym samym narzędziem.
Jeśli masz już swoje przyzwyczajenia i pewną rękę, to możesz używać takiej piły, jaka jest dla ciebie najwygodniejsza. Widziałem stolarzy, którzy z powodzeniem robili jaskółcze ogony piłami ramowymi. Czy powinni zmieniać swoje przyzwyczajenia tylko dlatego, że powszechnie uznaje się, że do jaskółczych ogonów stosuje się grzbietnice? Nie sądzę.
Nie istnieje jedna „właściwa” piła do jaskółczych ogonów. Kluczowe są umiejętności i kontrola nad narzędziem.
Osobnym zagadnieniem jest używanie pił japońskich. Duża część zwolenników tych pił twierdzi, że jakość ich rzazu jest lepsza, a sam rzaz cieńszy. Może i tak. Mam kilka pił japońskich, potrafię nimi ciąć, ale zdecydowanie wolę modele zachodnie. Po pierwsze rzaz tworzy pustą przestrzeń więc jego szerokość nie ma dla mnie znaczenia podczas piłowania wczepów, po drugie moją starą grzbietnicą osiągam perfekcyjne połączenia i najważniejsze – jestem do niej przyzwyczajony i nie widzę powodu, by z tego przyzwyczajenia rezygnować. Nie dyskredytuję pił japońskich. Jeśli przyzwyczaiłeś się do ich używania to ich używaj i doskonal swoją technikę.
Co jest najważniejsze podczas piłowania boków wczepów (jaskółczych ogonów)?

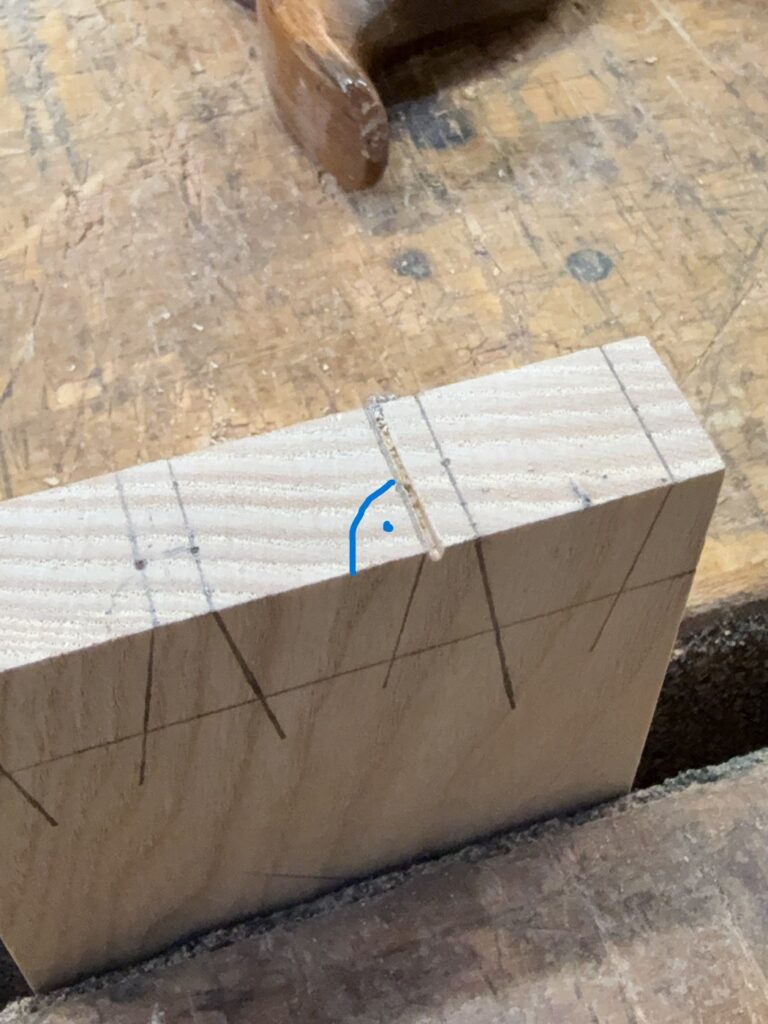

Najważniejszy jest kąt prosty nacięcia na sztorcach elementu. To on decyduje o tym, czy połączenie będzie pasować (patrz zdjęcie 1.). Oczywiście zakładając, że w trakcie piłowania nie uciekniecie za bardzo od założonego kąta ich skosu.
Dlaczego kąt prosty na sztorcach jest krytyczny?
Kąt prosty nacięcia na sztorcach elementu jest krytyczny, bo od niego zależy później jakość wytrasowania wczepin w złączu na jaskółczy ogon i w efekcie bezszczelinowe połączenie lub nie. Jeśli kąt na sztorcach nie jest prosty, wczepiny będą albo za ciasne, albo za luźne – niezależnie od dokładności dalszej pracy.

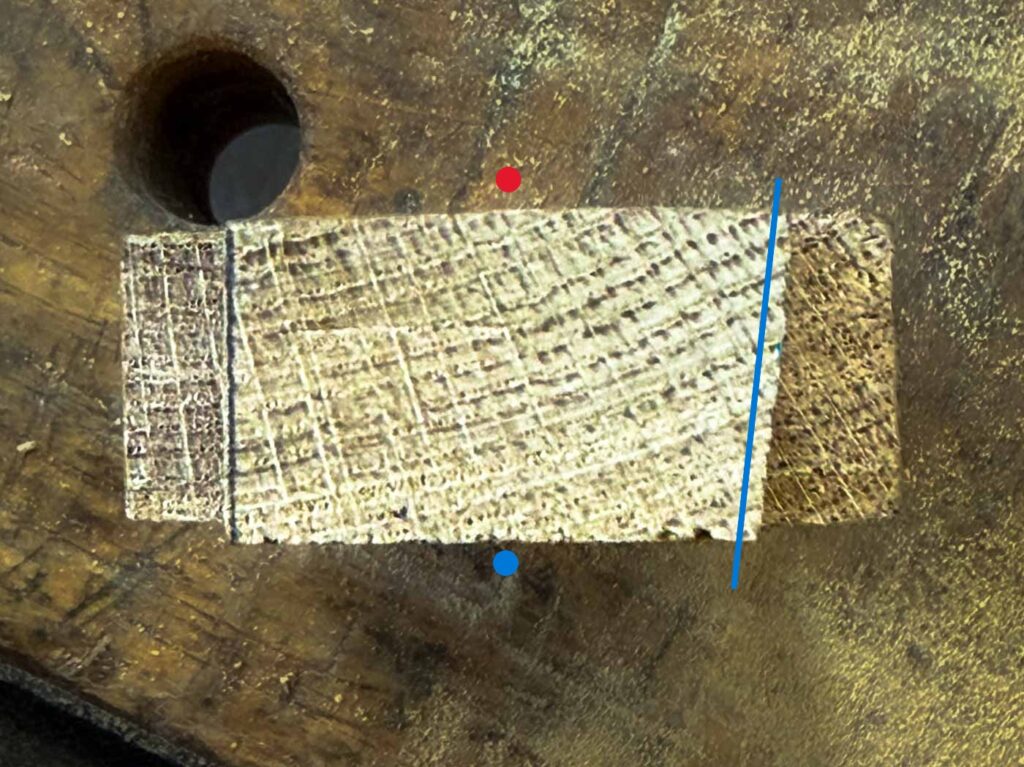

Wczepiny w złączu płetwowym (na jaskółczy ogon) przenosimy z natury tj. trasujemy je z wczepów, które już wykonaliśmy. Jeśli taki wczep jak na zdjęciu 2. spróbujemy przenieść na korespondujący element od strony węższej oznaczonej na zdjęciu 2. niebieską kropką, to wczepinę wytniemy za wąską i w efekcie albo nie będziemy w stanie takiego wczepu wcisnąć albo, tak jak na zdjęciu 3., wczep rozsadzi wczepinę i element pęknie.

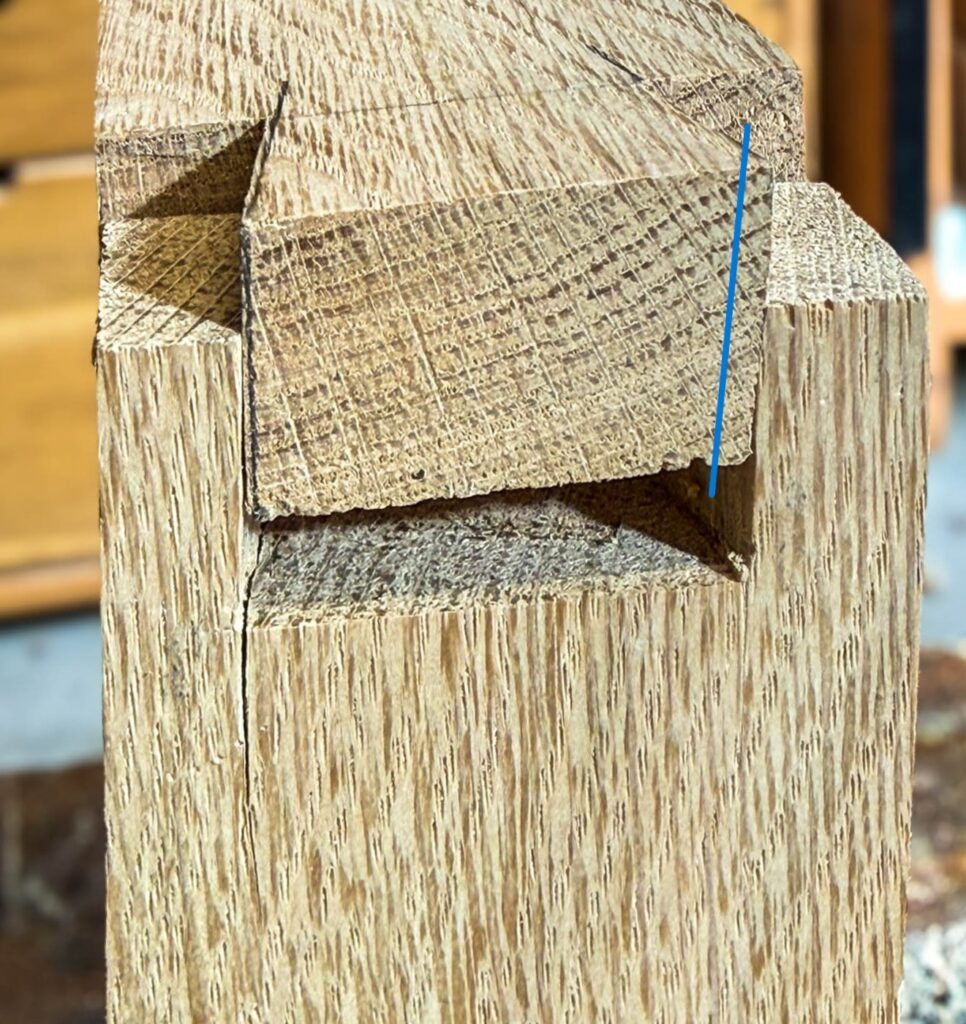

Odwrotnie, jeśli taki wczep przeniesiemy na korespondujący element od strony szerszej (czerwona kropka na zdjęciu 2.), to wytniemy później za szerokie gniazdo i połączenie będzie za luźne. Tak jak na zdjęciu 4.
Co się stanie, gdy kąt wczepu „ucieknie”?
Jeśli prawidłowo (pod kątem prostym) natniemy sztorce deski, na której budujemy wczepy, a później kąt wycięcia wczepu nieznacznie nam ucieknie w stosunku do wytrasowanego (np. 1:6) to nic się nie stanie. Dopóki nie przekroczymy pewnych wartości krytycznych „błąd” ten, później w trakcie trasowania, przeniesiemy na wczepiny. Złącze będzie prawidłowo wycięte. Będzie być może różnić się wizualnie od innych wczepów, ale technicznie nadal będzie prawidłowe. Należy jednak pamiętać, że gdy będziemy się zbliżać do kąta prostego lub go przekroczymy, złącze przestanie pełnić swoją funkcję (przestanie wzajemnie się klinować). Jeśli wczep wytniemy pod zbyt ostrym kątem narazimy się na jego ścięcie lub wykruszenie.
Niewielkie odchylenie kąta wczepu nie ma znaczenia, dopóki zachowany jest kąt prosty na sztorcach.
Jak prawidłowo piłować wczepy – technika krok po kroku
Na tym etapie najważniejsze jest utrzymanie kontroli nad kątem cięcia i prowadzeniem piły. To właśnie tutaj decyduje się, czy wczepy będą miały prawidłową geometrię i czy później złącze będzie pasować bez korekt.
Aby mieć pewność, że wytniemy prawidłowy kąt, trzeba zwrócić uwagę na kilka kluczowych elementów: technikę pracy, sposób rozpoczęcia cięcia oraz kontrolę piły w trakcie całego ruchu.
Technika pracy piłą

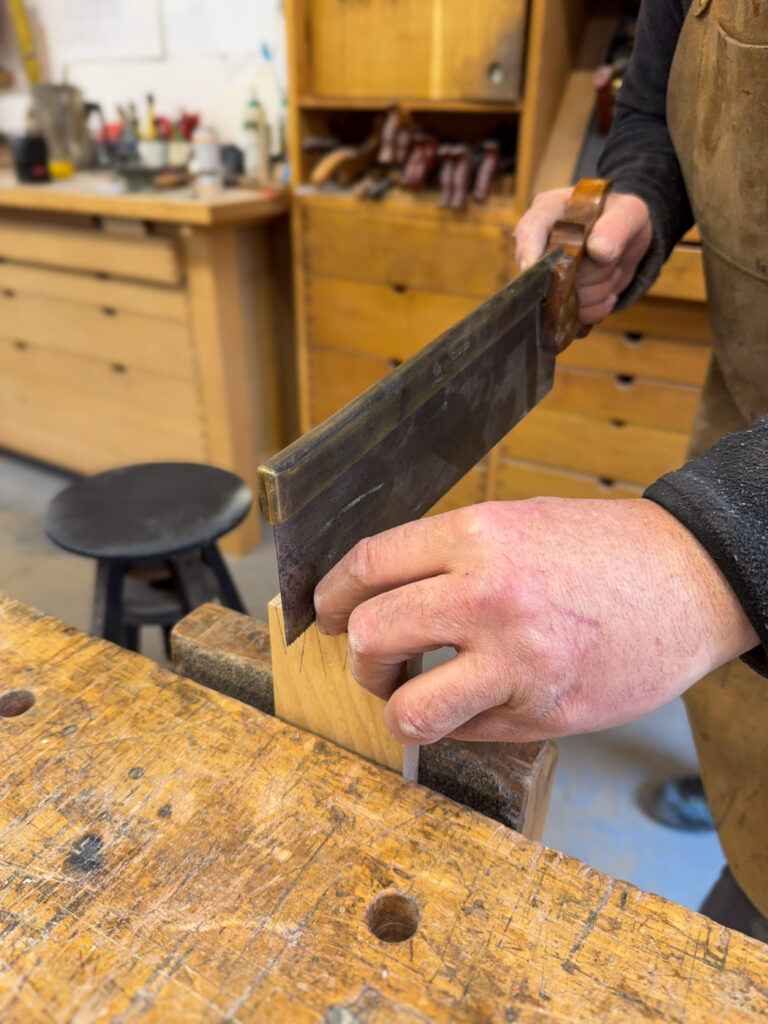

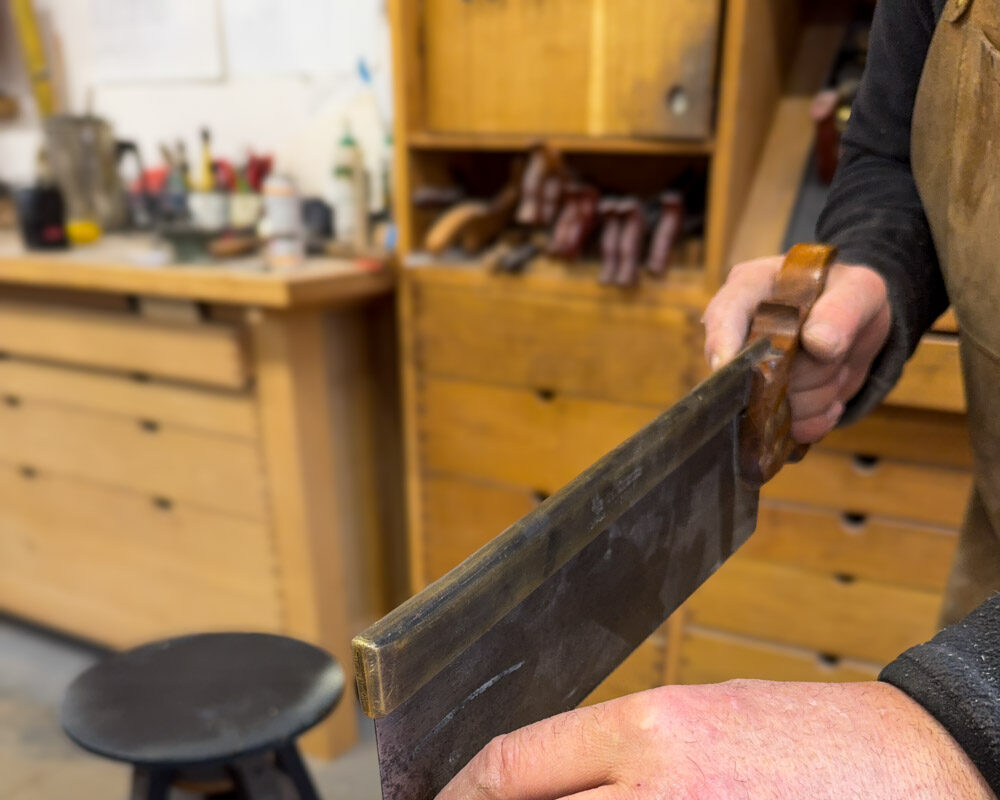

Z moich obserwacji wynika, że najczęstszym błędem przy piłowaniu wczepów są błędy w technice, a najczęstszym z nich jest nieprawidłowe trzymanie piły. Piłę trzymamy chwytem pistoletowym z wyprostowanym palcem wskazującym. Piła powinna być przedłużeniem przedramienia – to podstawowy warunek kontroli cięcia (patrz zdjęcie 5.). Stajemy tak, aby ciało nie wchodziło na linię cięcia, aby łokieć miał odrobinę swobody. Jeśli grzbiet piły nie jest ustawiony w jednej linii z przedramieniem, w trakcie ruchu do przodu lub do tyłu będziemy musieli korygować kąt wygięcia nadgarstka, aby utrzymać piłę w jednej płaszczyźnie. Zmusi to was do skracania ruchu piłą i zmniejszy dokładność cięcia.
Najważniejsze zasady piłowania
- ustaw ciało pod kątem około 45 stopni w stosunku do osi piłowania, aby w trakcie piłowania przesuwać rękę swobodnie do przodu i do tyłu bez wchodzenia w graniczne strefy wygięcia stawów,
- brzeszczot piły opieraj o kciuk drugiej ręki,
- zawsze piłuj obok wytrasowanej linii, nie w samej linii. Jeśli piłujesz w linii, nie będziesz w stanie ocenić jakości cięcia.
- piłuj od strony odpadu,
- jeśli nie masz wprawy i jesteś praworęczny, piłuj linie od prawej strony wczepu, jednocześnie chroniąc wczep kciukiem drugiej ręki i odwrotnie jeśli jesteś leworęczny. Później obróć element i piłuj pozostałe linie.
- piłując utrzymuj grzbiet piły i przedramię w jednej linii. W trakcie piłowania myśl o „tłoczeniu” całego układu łokciem
- rozluźnij się nie zaciskaj nadmiernie dłoni na pile,
- rozpoczynając piłowanie odciąż piłę ledwo „muskając” materiał rozpoczynając od końca piły – to ułatwi piłowanie.
Jak rozpocząć cięcie – pierwsze nacięcie
Pierwsze nacięcie na sztorcach ustala geometrię całego wczepu i prowadzi piłę w dalszych etapach.

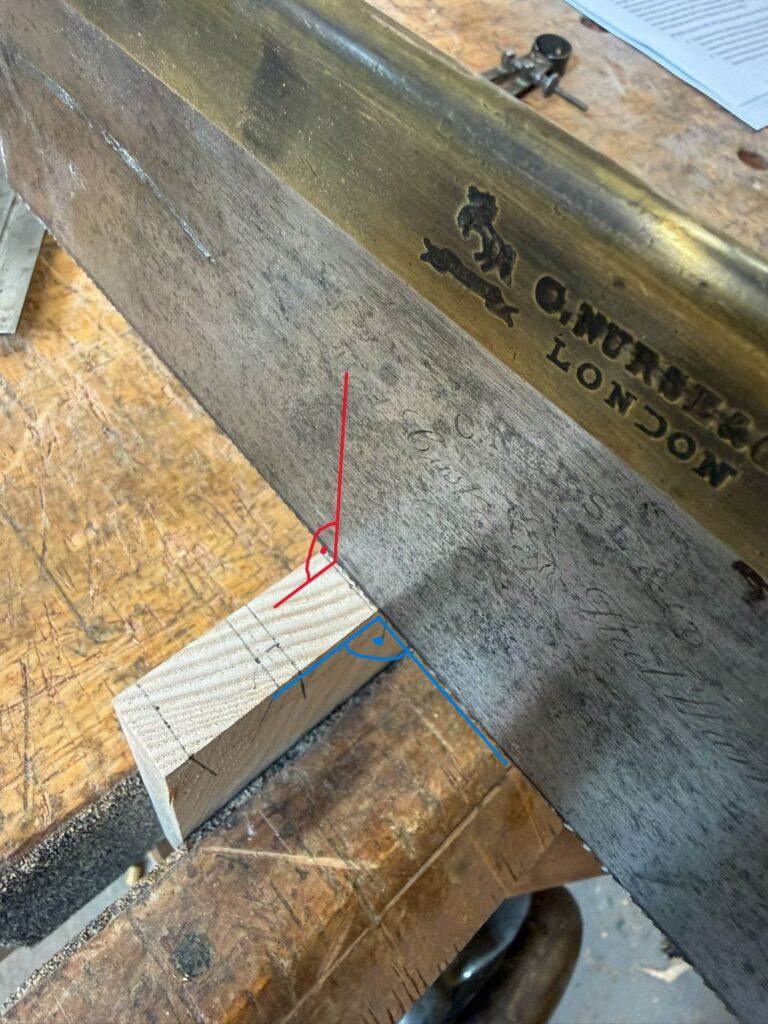

Zacznij od nacięcia linii jak na zdjęciu 1. Nie więcej niż pół milimetra. W tym celu umieść piłę prostopadle do sztorców i boku elementu (patrz zdjęcie 6) i delikatnie wykonaj nacięcie. Jeśli masz problem z kątem możesz skorzystać z jednej lub kilku opisanych w punktach metod:
- ułóż brzeszczot piły równolegle do wytrasowanej linii,
- popatrz na odbicie w brzeszczocie piły. Jeśli piła jest ustawiona równolegle do linii, to będzie prostopadła do sztorców, jeśli ich odbicie ustawi się w jednej linii ze sztorcami (patrz zdjęcie 6.). Trenuj umiejętność czucia kąta prostego,

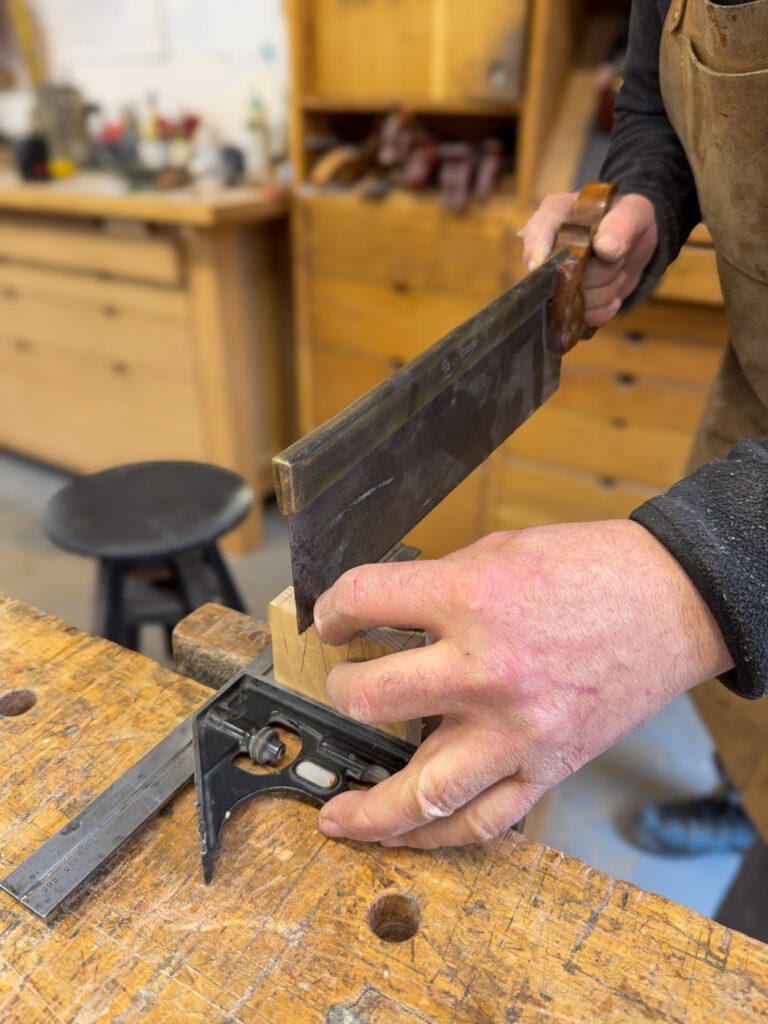

- przyłóż kątownik do elementu tak jak na zdjęciu 7. i ustaw piłę równolegle do niego. Jest to bardzo dokładna metoda, jednak ma kilka wad. Nie w każdym miejscu można z niej skorzystać i trzeba uważać, aby nie uderzyć zębami piły w kątownik,

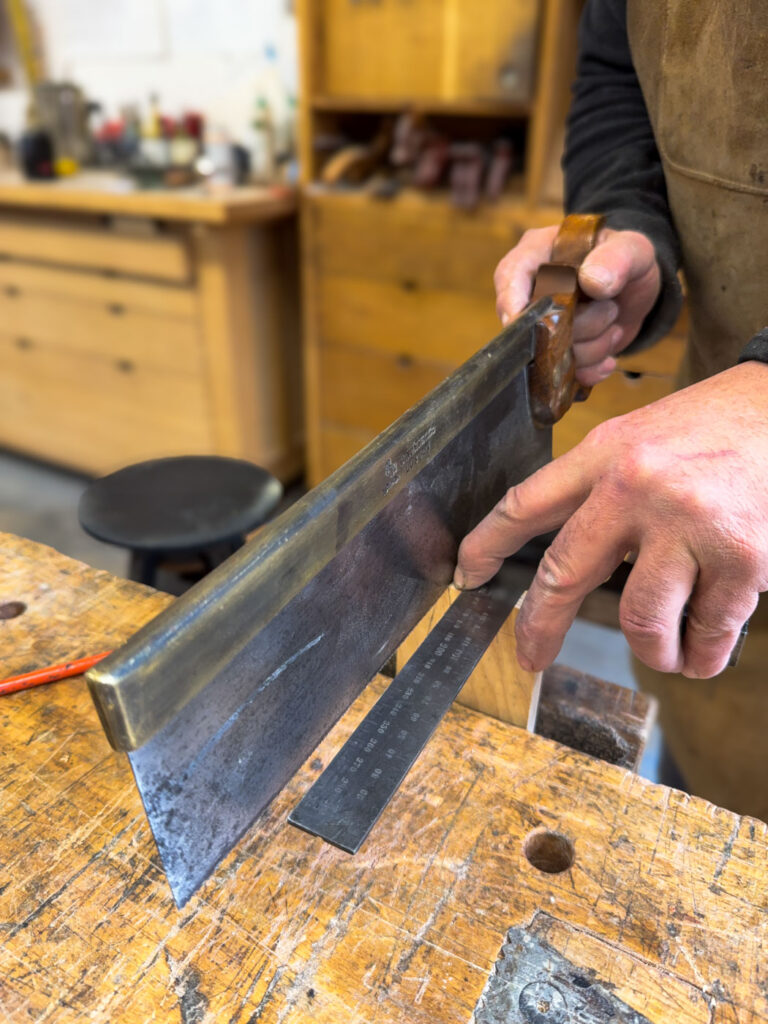

- ustaw kątownik obok elementu tak jak na zdjęciu 8. W tej pozycji ustawienie równoległości blanku do kątownika jest mniej dokładne niż w poprzedniej metodzie. Uważaj, jeśli nie masz możliwości przytrzymać kątownika może on się przesunąć od wibracji przy piłowaniu.
Kontrola kąta jest ważniejsza niż tempo pracy – to ona decyduje o dopasowaniu połączenia.
Wskazówka: Aby zwiększyć dokładność i jednocześnie przyspieszyć pracę możesz piłować wczepy od razu na dwóch elementach, jeśli wykonujesz konstrukcję skrzyniową (np. szufladę). Wtedy linia na sztorcach będzie dwa razy dłuższa. O wiele łatwiej wtedy prawidłowo ustalić piłę do linii. Pamiętaj, w tym przypadku najlepiej jednocześnie trasować wczepy tuż przed piłowaniem, aby uniknąć wzajemnych przesunięć złączonych elementów.
Piłowanie boków wczepów – właściwy proces
Jeśli już masz nacięcie na sztorcach tak jak na zdjęciu 1., możesz przejść do piłowania boków wczepów. Pamiętaj, by trzymać się naciętej linii. Trzymanie piły w rowku na sztorcach ma na celu utrzymanie kąta prostego i w efekcie uzyskanie prawidłowej geometrii wczepu. Teraz przechyl piłę w odpowiednią stronę próbując ją ustalić do kąta bocznej linii.
Podczas piłowania najważniejsze jest utrzymanie jednej płaszczyzny cięcia, nawet jeśli kąt minimalnie odbiega od założonego.

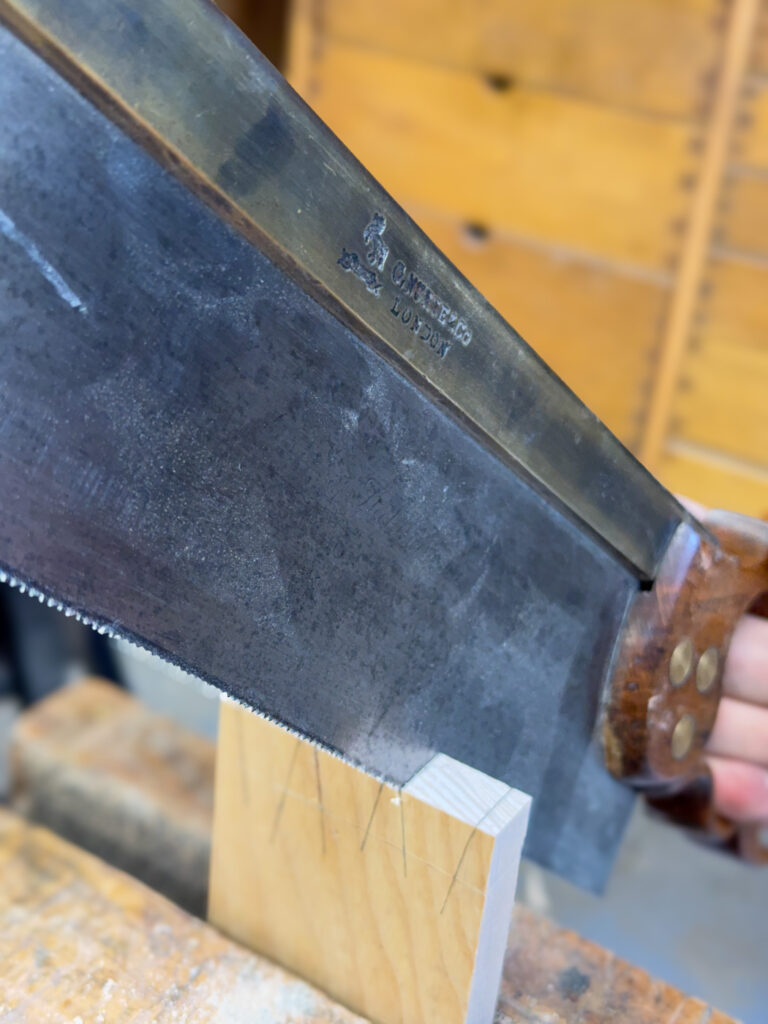

Jeśli ustaliłeś już właściwy kąt to zaczynamy piłować. W pierwszym kroku skupimy się na linii widocznej – od naszej strony deski. Staramy się tak piłować, aby piła cały czas „siedziała” w rowku, ale piłujemy tylko widoczną linię stopniowo pochylając piłę do siebie tak jak na zdjęciu 9.
Jak głęboko piłować?
Nie dochodź do linii bazowej – zostaw około 0,5 mm zapasu dla bezpieczeństwa.
Jeśli doszedłeś już do linii bazowej, tak jak na zdjęciu 9., to czas na kolejny krok. Nie przerywaj cięcia i zacznij ciąć niewidoczną (tylną) linię trzymając cały czas piłę jak najgłębiej w rzazie. Uważaj na linie bazowe, zwłaszcza po niewidocznej stronie.

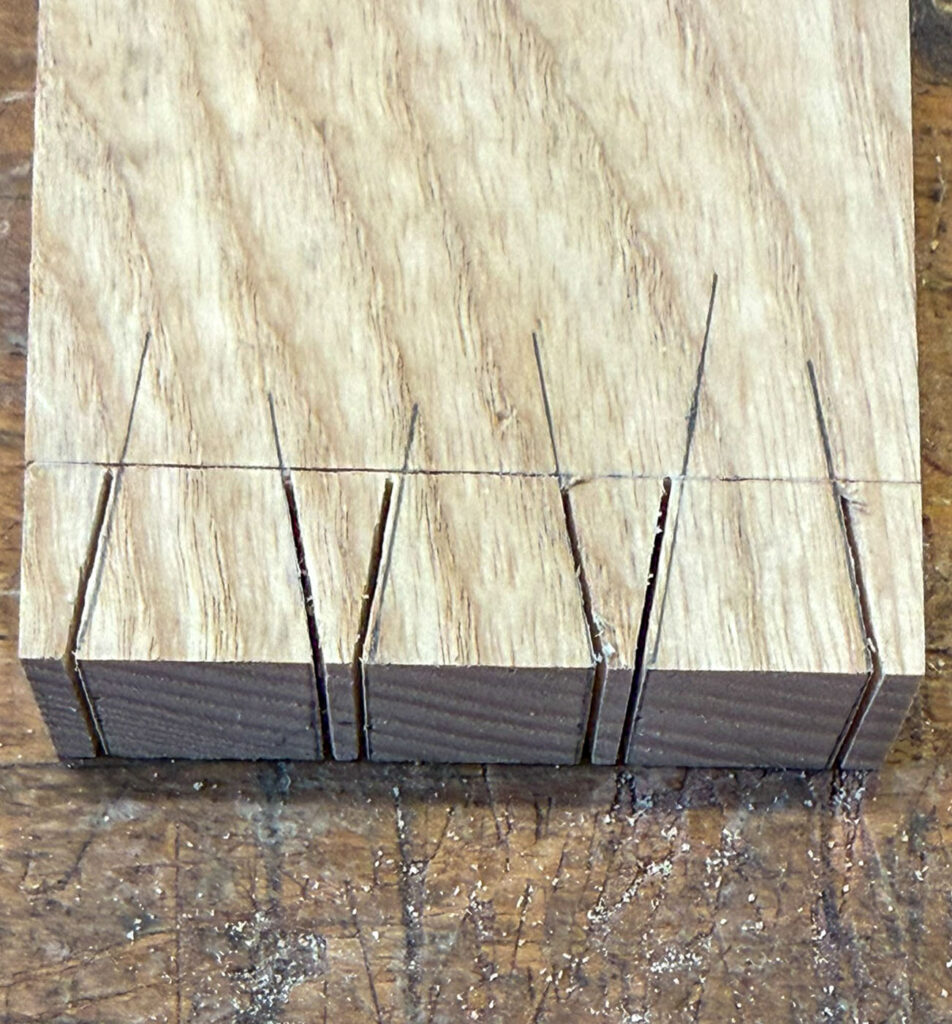

Po zakończeniu piłowania nasz element wygląda tak jak na zdjęciu 10.
Teraz możemy skończyć trasowanie po zewnętrznej stronie elementu. Jak pamiętasz z poprzedniej części wpisu dostępnego tutaj: Trasowanie jaskółczych ogonów – jak wyznaczyć układ wczepów krok po kroku (część 1) – Bensari Workshop, wytrasowaliśmy tam tylko linię tymczasową ołówkiem. Bierzemy nożyk, kątownik i nacinamy tylko te części linii, które wyznaczają granice odpadu. Nie stawiamy linii pod wczepami! Pamiętaj, by trasować te linie korzystając z krawędzi referencyjnych.
Wycinanie odpadu – narzędzia i podejście
Czas na wycięcie odpadu. Do zewnętrznych elementów używam tej samej piły co do wycinania pionowych linii, natomiast wewnątrz stosuję piłę włosową. Zamiast niej można użyć dłuta.
Wycięcie wewnętrznych odpadów

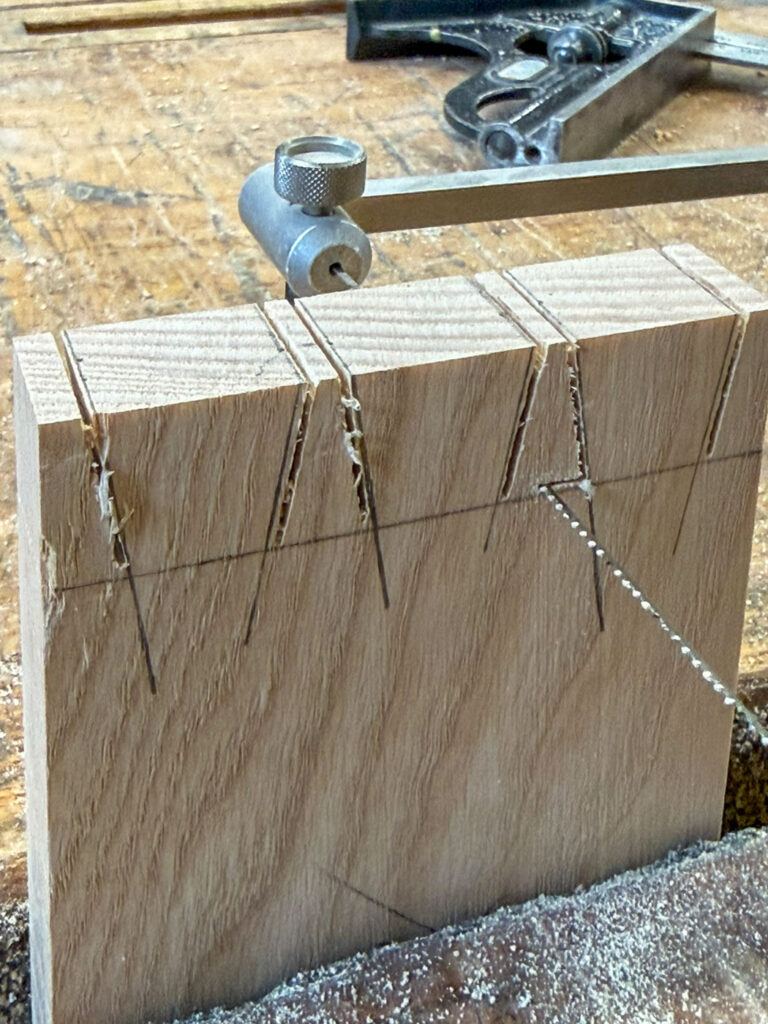

Przy wycinaniu piłą włosową wewnętrznych odpadów stosujemy te same zasady co do techniki cięcia grzbietnicą. Należy pamiętać, by skręcać piłą delikatnie i w trakcie ruchu, wtedy się nie zaklinuje. Piła włosowa klinuje się również, gdy wygniemy ją w którąkolwiek stronę. Poza tym jest to fajne i proste narzędzie.
Wskazówka: Przy cięciu piłą włosową ustaw element tak, aby widzieć tą stronę, która jest ważniejsza, by zminimalizować ryzyko błędu po tej stronie. Ważniejsza strona zależy od projektu. Czasami jest to zewnętrzna strona (pudełka na biżuterię), a czasami wewnętrzna (barek w meblu).
Piłuj nad linią, jeśli nie masz wprawy zachowaj większy dystans. Mimo iż jest to przyjemne narzędzie, trudno jest kontrolować w nim geometrię cięcia i łatwo o błąd, a w efekcie o przecięcie linii (patrz zdjęcie 11.).
Wycięcie Zewnętrznych odpadów

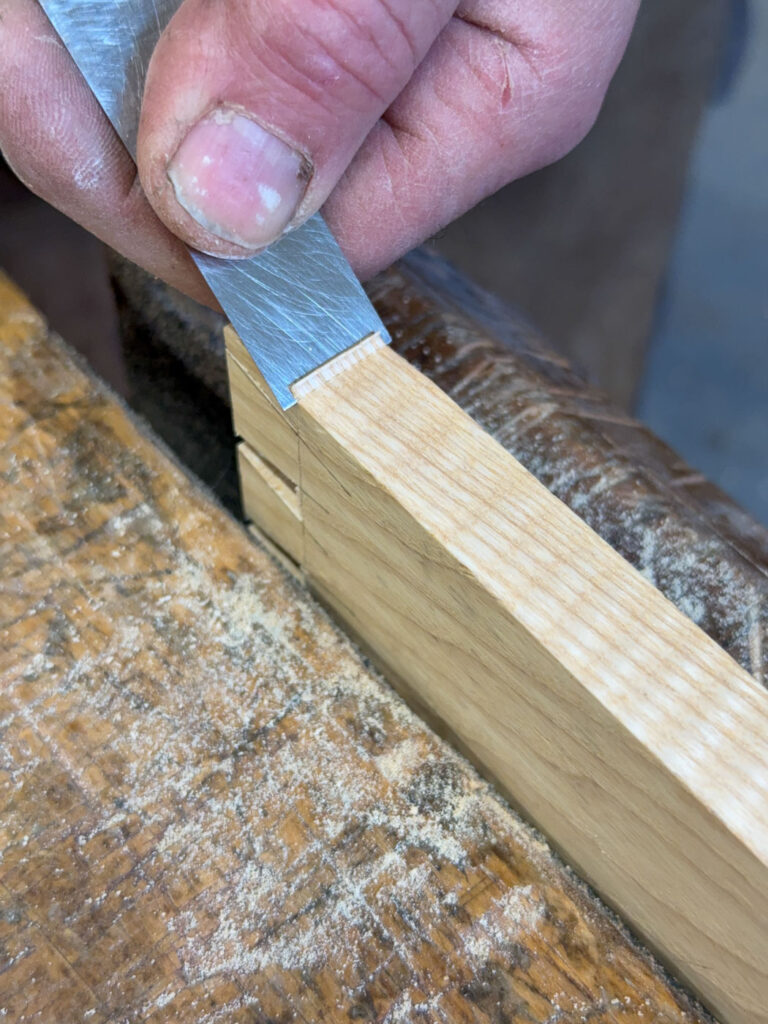

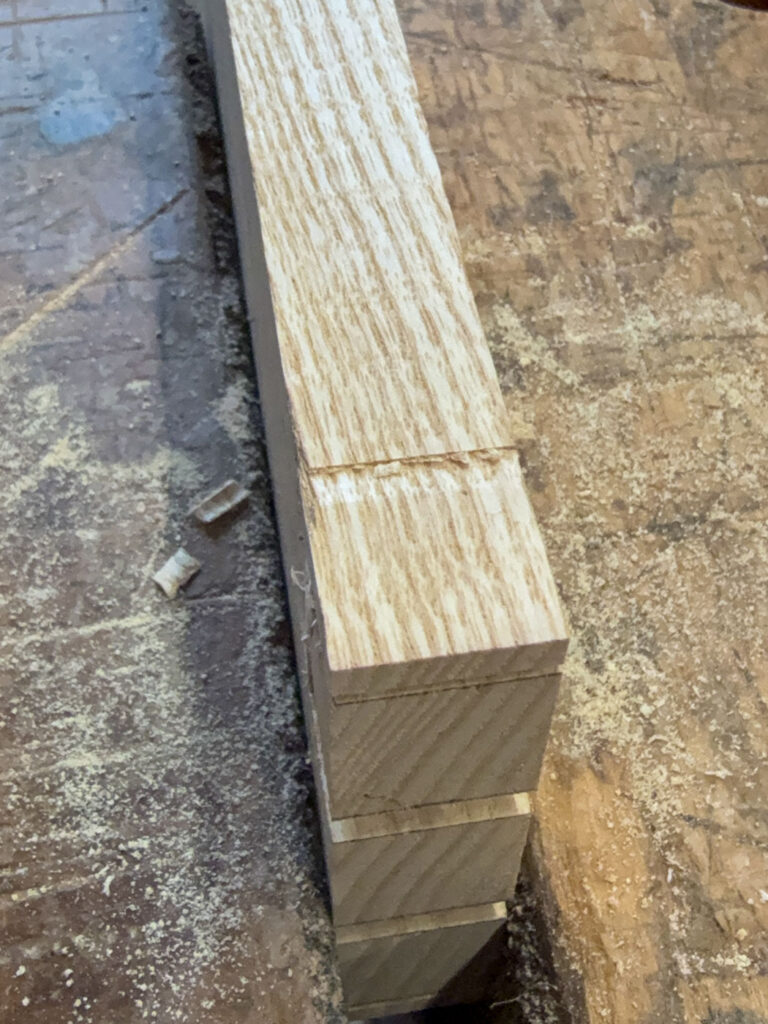

Najprościej i najszybciej zrobić to tą piłą, którą wycinaliście wczepy. Jak już wspomniałem, używam piły grzbietnicy do cięcia wzdłużnego, tej samej, którą wycinałem boki wczepów. Przy zębach 10-12 tpi i gęstszych nie poczujecie różnicy między dobrze naostrzonymi piłami do cięcia wzdłużnego i poprzecznego. Ale zanim zacznę piłować, najpierw dłutem wycinam rowek do wytrasowanej linii, aby bezpiecznie i pewnie wprowadzić piłę chroniąc jednocześnie krawędź boczną elementu. Patrz na zdjęcie 12. i 13.
Pamiętaj rowek ten ma być od strony odpadu, nie od strony elementu.
Piłą delikatnie odcinaj odpad. Nie staraj się ciąć przy linii. Linię odzyskujemy dłutem – nie próbuj uzyskać jej piłą. Zachowaj dystans od linii, aby mieć pewność, że jej nie uszkodzisz. Narożniki są elementem, który musi być bardzo dobrze wykonany, aby przylegały bez szczelin.
Najczęstsze błędy przy piłowaniu wczepów
- brak kontroli kąta prostego,
- piłowanie w linii zamiast obok niej,
- zbyt agresywne cięcie,
- brak zapasu do linii bazowej,
- skracanie ruchu piły.
Co jest najważniejsze na tym etapie?
W piłowaniu wczepów najważniejsza jest kontrola, nie tempo. Precyzja wynika z powtarzalności ruchu i stabilnej techniki. W kolejnej części wpisu zajmiemy się dłutowaniem linii bazowej. Miłej lektury.
FAQ – piłowanie jaskółczych ogonów
Czy jakość piły ma znaczenie przy cięciu wczepów na jaskółczy ogon?
Tak, jakość piły ma znaczenie przy cięciu wczepów na jaskółczy ogon, ale nie jest najważniejsza. Dobrze naostrzona i przygotowana piła daje czysty rzaz i większą kontrolę, jednak ostateczna dokładność złącza zależy przede wszystkim od techniki piłowania i kontroli narzędzia.
Co jest najważniejsze podczas piłowania wczepów na jaskółczy ogon?
Najważniejsze podczas piłowania wczepów na jaskółczy ogon jest utrzymanie kąta prostego na sztorcach elementu. To właśnie ten kąt decyduje o dopasowaniu złącza i o tym, czy jaskółczy ogon będzie ciasny i bezszczelinowy.
Czy trzeba idealnie trzymać kąt jaskółczego ogona (np. 1:6)?
Nie, nie trzeba idealnie trzymać kąta jaskółczego ogona. Niewielkie odchylenia są dopuszczalne, o ile cięcie jest spójne. W praktyce ważniejsze jest zachowanie kąta prostego na sztorcach niż perfekcyjna proporcja wczepu.
Dlaczego nie należy piłować dokładnie po linii przy jaskółczym ogonie?
Piłowanie dokładnie po linii przy wykonywaniu jaskółczego ogona nie zostawia miejsca na korektę. Lepiej piłować od strony odpadu, tuż obok linii, a ostateczną dokładność uzyskać później dłutem.
Jak rozpocząć cięcie wczepów, żeby piła nie uciekała?
Aby piła nie uciekała przy cięciu wczepów, należy wykonać bardzo delikatne nacięcie na sztorcach, praktycznie bez nacisku. Powstały rowek prowadzi piłę i ułatwia utrzymanie właściwego kąta podczas dalszego piłowania.
Jak kontrolować kąt prosty podczas piłowania jaskółczych ogonów?
Kąt prosty podczas piłowania jaskółczych ogonów można kontrolować poprzez obserwację ustawienia piły względem linii, wykorzystanie odbicia w brzeszczocie lub użycie kątownika. Z czasem kluczowa staje się powtarzalność ruchu i wyczucie kąta.
Czy można poprawić błędy po piłowaniu wczepów?
Tak, drobne błędy po piłowaniu wczepów można skorygować podczas dłutowania. Większe odchylenia mogą jednak wpłynąć na dopasowanie i wygląd złącza.
Jak głęboko piłować wczepy na jaskółczy ogon?
Podczas piłowania wczepów na jaskółczy ogon nie należy dochodzić do linii bazowej. Warto zostawić około 0,5 mm zapasu i usunąć go później dłutem, co zwiększa kontrolę i dokładność.
Dlaczego piła klinuje się przy piłowaniu wczepów?
Piła klinuje się podczas piłowania wczepów najczęściej z powodu błędów technicznych, takich jak skręcanie brzeszczotu, nierówne prowadzenie lub zbyt duży nacisk. Kluczowe jest płynne prowadzenie piły i lekka praca narzędziem.
Czy tempo pracy ma znaczenie przy wykonywaniu jaskółczych ogonów?
Tempo pracy przy wykonywaniu jaskółczych ogonów ma znaczenie, ale nie jest najważniejsze. Największy wpływ na jakość złącza ma kontrola ruchu i powtarzalność techniki. Szybkość przychodzi wraz z doświadczeniem.
