Gdy rozpocząłem swoją przygodę ze stolarstwem, podobnie jak większość początkujących, zafascynowany byłem światem technologii. Wydawało mi się, że awans na stolarza jest w zasięgu ręki (a może raczej portfela). Przecież wystarczyło kupić elektronarzędzia znanej marki na F, aby nim zostać.
Pamiętamy dumnie jeżdżące samochody, oklejone hasłem: „my pracujemy narzędziami marki F…”. Nic prostszego – oszczędzić parę złotych (tysięcy) i awans gwarantowany. Z tego okresu zostały mi właśnie takie narzędzia, w tym ściski płaszczyznowe Bessey’a. Szał na te ściski równoległe był i jest przeogromny. Większość stolarzy-celebrytów ma nimi zastawione ściany i wieszaki w ilościach, których mogę tylko pozazdrościć – co więcej, wszystkie lśniące i niedotknięte ciężkim warsztatowym znojem. Ściski płaszczyznowe są dziś często postrzegane jako narzędzie uniwersalne do klejenia elementów stolarskich, choć w praktyce ich zachowanie bywa dalekie od tej obietnicy.
Ja mam ich tylko dziesięć, w różnych długościach, a częstość ich użytkowania spadała wraz z rozwojem moich umiejętności stolarskich. Dziś sięgam po nie w ostateczności, gdy nie mam innych opcji. Dlaczego? Bo są to mało precyzyjne ściski, które sprawiają więcej kłopotu niż pożytku.
Ale od początku.
Ściski płaszczyznowe (zwane też równoległymi lub pełnopowierzchniowymi) to grupa narzędzi oparta na tej samej zasadzie konstrukcyjnej. Różnice pomiędzy nimi wynikają głównie z nazewnictwa stosowanego przez producentów oraz detali wykonania, a nie z odmiennej zasady działania. W dalszej części tekstu używam tych nazw zamiennie, odnosząc się do tej samej grupy ścisków
Czym są ściski płaszczyznowe (równoległe)
Ściski płaszczyznowe to narzędzia stolarskie przeznaczone do łączenia elementów poprzez docisk realizowany za pomocą dwóch dużych, w założeniu równoległych, szczęk osadzonych na stalowej szynie. Ich konstrukcja ma na celu zapewnienie możliwie równomiernego rozkładu siły docisku na całej powierzchni klejonego elementu, w przeciwieństwie do klasycznych ścisków typu F, gdzie siła koncentruje się na znacznie mniejszej powierzchni.
W założeniu ściski tego typu mają ułatwiać klejenie dużych powierzchni, takich jak blaty, panele czy elementy skrzyniowe, oraz ograniczać ryzyko przesunięć elementów podczas docisku. Ściski płaszczyznowe Bessey i ich odpowiedniki zostały skonstruowane z myślą o dociskaniu drewnianych elementów dużymi, równoległymi powierzchniami. Producenci zachwalają również ich uniwersalność. W teorii brzmi to rozsądnie. Docisk na całej powierzchni powinien zapewnić idealne klejenie, brak przesunięć oraz równomierny rozkład sił. Problem w tym, że teoria bardzo szybko przegrywa z rzeczywistością warsztatową.
Konstrukcja ścisków równoległych a rzeczywistość warsztatowa (dlaczego teoria nie działa)
Gdyby się nad tym zastanowić, w ściskach równoległych zastosowano dwa wzajemnie wykluczające się rozwiązania. Pierwszym są duże płaszczyzny dociskowe, a drugim szyna znana ze ścisków typu F, która ma się napiąć i zapewnić odpowiednią siłę docisku. Inżynierowie prawdopodobnie długo głowili się nad tym, jak spełnić wymagania działu sprzedaży i połączyć cechy takie jak równoległość szczęk oraz lekkość konstrukcji (lekka szyna).
Do tej grupy należą m.in. popularne ściski płaszczyznowe Bessey z serii K Body REVO (KR, KRE), lżejsze UniKlamp czy stalowe ściski pełnopowierzchniowe FK, ale także analogiczne ściski równoległe oferowane przez innych producentów.
W efekcie powstał typ ścisków, który świetnie się sprzedaje, a jednocześnie należy do najdroższych na rynku. Poprzez połączenie wielu cech w jednym ścisku stał się idealnym produktem marketingowym, a w efekcie marzeniem wielu stolarzy. Ceny popularnych modeli ścisków płaszczyznowych potrafią być relatywnie wysokie – np. ściski pełnopowierzchniowe UniKlamp kosztują często powyżej ~300 zł za sztukę, a większe lub zestawowe wersje potrafią przekraczać wielokrotność tej kwoty.
Dla porównania, klasyczne ściski typu F lub prostsze konstrukcje od tego samego producenta można znaleźć w przedziale ~150–230 zł lub mniej. Ten rozrzut cen nie wynika wyłącznie z jakości wykonania, lecz z pozycjonowania ścisków płaszczyznowych jako narzędzi „premium”, którym przypisuje się cechy uniwersalne.
Gdy popatrzymy na ścisk równoległy w stanie spoczynku, zauważymy, że szczęki zbiegają się ku końcom. Dzieje się tak z powodu pracy szyny, która podczas napinania zmienia geometrię całego układu i w teorii ma doprowadzić do równoległości szczęk.
Przy zwiększaniu siły dokręcenia ścisku geometria ta ulega odwróceniu i szczęki stają się najpierw równoległe, a później rozwarte. Na ilustracji poniżej pokazano ścisk płaszczyznowy dociskający doklejkę do blatu strugnicy stolarskiej. Obok szyny narysowano linię prostą – widać wyraźnie, jak bardzo szyna ulega wygięciu mimo niestosowania ekstremalnie wysokich sił. Dodam, że Bessey stosuje jedne z mocniejszych szyn w tej kategorii.
Zapewne istnieje jakiś poziom docisku, przy którym szczęki ścisku płaszczyznowego byłyby idealnie równoległe, ale jest to wartość czysto teoretyczna. W praktyce oznacza to, że ściski te nigdy nie pracują z idealnie równoległymi szczękami. Dodatkowo siła gwarantująca równoległość szczęk, zgodnie z prawami fizyki, zmniejsza się wraz z długością wykorzystanej do docisku szyny.
Na kolejnym przykładzie kawałek sklejki o szerokości około 10 cm został dociśnięty ściskiem płaszczyznowym. Nawet na tak krótkim odcinku szyny różnica w odległości pomiędzy skrajnymi punktami szczęk wynosi około 4 mm.
Dlaczego to jest ważne? Ściski płaszczyznowe realizują docisk sporych rozmiarów szczękami, gdzie punkt przyłożenia siły nie jest zdefiniowany i tylko w teorii rozkłada się na całej powierzchni szczęk. W praktyce punkt przyłożenia siły znajduje się w najdalszym obszarze szczęk przy zbyt lekkim dokręceniu albo w obszarze najbliższym szynie przy mocnym dokręceniu i to wszystko pod warunkiem, że szynę ustawimy równolegle do klejonych elementów. Jeśli tę szynę ustawimy nawet lekko nierównolegle, sytuacja mocno się komplikuje, o czym napiszę później.
Klejenie blatów – kiedy ściski płaszczyznowe jeszcze działają
W przypadku klejenia blatów nie jest to szczególnie istotne, pod warunkiem, że blat dociskamy naprzemiennie – raz od dołu, raz od góry – ściskami. Jest to powszechnie stosowana praktyka. No właśnie, jeśli ściski równoległe miałyby faktycznie równo dystrybuować siłę na całej płaszczyźnie, procedura naprzemiennego układania ścisków nie miałaby sensu.
Jeśli dociskalibyśmy szerokie i cienkie blaty wyłącznie z jednej strony, moglibyśmy zaobserwować ich wybrzuszanie się, wynikające z działania nierównoległych szczęk. W przypadku ścisków płaszczyznowych wybrzuszenie to będzie znacznie większe niż przy użyciu klasycznych ścisków ramowych z solidniejszą szyną. Dlaczego tak się dzieje? Bo w przypadku ścisków ramowych konstruktorzy zadbali o kompensację wygięcia szyny, po pierwsze – sztywnością szyny, a po drugie – ustawieniem zbieżności szczęk. Niestety efekt jest taki, że ściski te są bardzo ciężkie i jeśli nie mamy w warsztacie stałego stanowiska do klejenia blatów – nieporęczne. Sam takiego stanowiska jeszcze nie mam (przy produkcji unikatowych mebli kolekcjonerskich nie jest to duży problem), jednak czasami do klejenia używam niezłych ścisków ramowych Bessey TL, które ciężko doprowadzić do rozwartości (rozbieżności) szczęk.
Obrzeża i pióro–wpust – gdzie zaczynają się realne problemy
Problem pojawia się w momencie, gdy zbyt mocno uwierzymy w uniwersalność ścisków równoległych – na przykład przy doklejaniu obrzeży łączonych na pióro i wpust. W takiej sytuacji użycie ścisków pełnopowierzchniowych może zrujnować cały projekt.
Przy doklejaniu takiego elementu punkt przyłożenia siły jest kluczowy. Siła ta powinna zostać przyłożona dokładnie w środku symetrii obrzeża. Przy ściskach płaszczyznowych, jak wspomniałem, nie mamy kontroli nad punktem przyłożenia siły. Punkt ten przesuwa się do krawędzi obrzeża (czerwone kółko), co skutkuje nierównym jego dociśnięciem oraz powstaniem szczeliny (niebieskie kółko).
Problem polega na tym, że zjawisko to zachodzi bardzo subtelnie. Szpary zauważymy dopiero po zdjęciu ścisków oraz po wyszlifowaniu lub wystruganiu powierzchni – czyli wtedy, gdy na korekty jest już za późno.
Konstrukcje skrzyniowe i problem przekoszeń

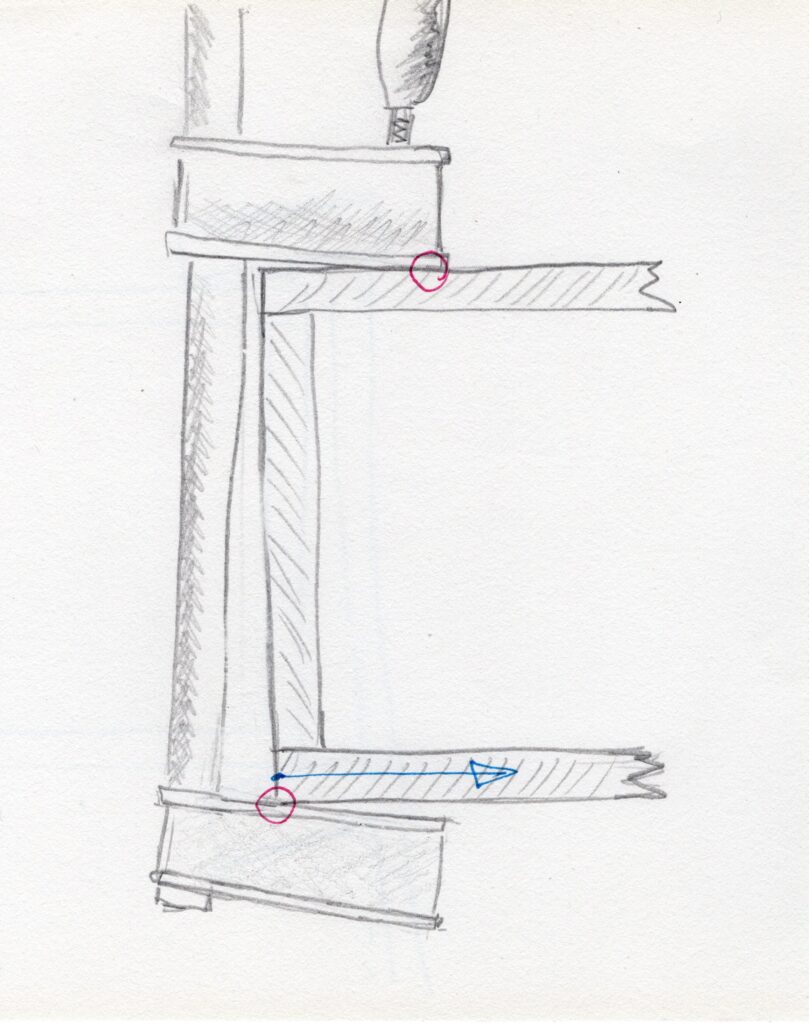

Jeszcze większym problemem jest klejenie konstrukcji skrzyniowych. Przy wykonywaniu mebli roletowych geometria mebla jest kluczowa do lekkiego i bezproblemowego posuwu rolety. Więcej na ten temat przeczytacie w osobnym wpisie na blogu: Roleta meblowa – rzemiosło w ruchu. Historia i współczesna sztuka stolarska – Bensari Workshop. Dlatego w mojej praktyce sporo nagłowiłem się nad prawidłowym wykonywaniem skrzyń, stanowiących wnętrze szafki, wokół których przesuwa się roleta. Nawet niewielkie przekoszenie skrzyni skutkować będzie zaklinowaniem rolety. Często skrzynia, która na sucho była geometrycznie perfekcyjna po sklejeniu okazywała się przekoszona. Znacie problem? Jednym z powodów było używanie przeze mnie ścisków płaszczyznowych. Nawet niewielki błąd polegający na nierównoległym ustawieniu szyny ścisku skutkuje przesunięciem punktów docisku na skrajne obszary szczęk oraz pojawieniem się sił powodujących przekoszenie konstrukcji.
Względnie długie szczęki ścisków płaszczyznowych dodatkowo potęgują to zjawisko. W przypadku klasycznych ścisków typu F problem również występuje, jednak jego skala jest nieporównywalnie mniejsza. Odchylenie szyny o 1 cm w ścisku typu F skutkuje przesunięciem punktów przyłożenia siły o 1 cm, a w ścisku płaszczyznowym może oznaczać przesunięcie rzędu całej długości szczęk — nawet o kilkanaście centymetrów.
Zapewne wielu z was przypomni sobie trudności z ustawianiem przekątnych przy klejeniu skrzyń. Bardzo możliwe, że przyczyną były właśnie ściski równoległe.
Jakich ścisków używam zamiast ścisków płaszczyznowych
Dziś ściski płaszczyznowe to dla mnie ściski ostatniego wyboru – sięgam po nie, gdy kończy mi się zestaw innych, preferowanych narzędzi.
Do klejenia blatów korzystam ze ścisków aluminiowych (przy mniejszych przekrojach) lub ze ścisków rurowych, które pracują znacznie lepiej i są bardziej przewidywalne. Przy większych przekrojach często korzystam ze ścisków ramowych. Przy konstrukcjach skrzyniowych ścisków równoległych unikam jak ognia. Najczęściej używam klasycznych ścisków typu F lub ścisków aluminiowych o krótkich szczękach. Podstawowym narzędziom stolarskim, które polecam na początek przygody z drewnem poświęcony jest osobny wpis na blogu: Podstawowe narzędzia stolarskie – od czego zacząć? – Bensari Workshop.
Zakończenie
Z czasem w stolarstwie przestajemy szukać narzędzi idealnych, a zaczynamy szukać narzędzi przewidywalnych – takich, które zachowują się dokładnie tak, jak się tego spodziewamy.
Ściski płaszczyznowe – niezależnie od tego, czy nazwiemy je równoległymi, ramowymi czy pełnopowierzchniowymi – tej przewidywalności często nie dają. I niestety jest to jeden z przykładów, w których kupowanie najdroższych, markowych narzędzi nie przekłada się bezpośrednio na jakość wykonywanej pracy.
Na koniec warto jednak jasno powiedzieć: Bessey produkuje ściski bardzo wysokiej jakości. Ich ściski typu F czy ściski rurowe oferują dużą kontrolę i komfort pracy. Na jakość ścisku wpływa bowiem nie tylko deklarowana maksymalna siła docisku, ale także jakość stali, śruby i gwintu – to one decydują o precyzji i „czuciu” narzędzia w realnym użyciu.
Jeśli masz inne doświadczenia ze ściskami płaszczyznowymi – chętnie je poznam.
FAQ – ściski płaszczyznowe (równoległe)
Poniżej zebrałem najczęściej pojawiające się pytania dotyczące ścisków płaszczyznowych, które regularnie słyszę w warsztacie i podczas kursów stolarskich Kursy Stolarskie – Bensari Workshop.
Czy ściski płaszczyznowe są lepsze od zwykłych ścisków typu F?
Nie są ani lepsze, ani gorsze – są po prostu inne. Ściski płaszczyznowe zaprojektowano do docisku dużych powierzchni, natomiast ściski typu F oferują większą prostotę, sztywność prowadnicy i lepszą kontrolę punktu przyłożenia siły. W wielu zastosowaniach okazują się bardziej uniwersalne i przewidywalne.
Czy ściski płaszczyznowe rzeczywiście mają zawsze równoległe szczęki?
Nie. Idealna równoległość szczęk jest stanem teoretycznym. Pod obciążeniem szyna pracuje na zginanie, co prowadzi do zmiany geometrii szczęk i przesunięcia punktu docisku. Co więcej, siła potrzebna do utrzymania równoległości maleje wraz z długością wykorzystanej szyny.
Czy problemy opisane w artykule dotyczą tylko tanich ścisków?
Nie. Skala zjawisk zależy od jakości wykonania, ale sam mechanizm wynika z konstrukcji, a nie z ceny czy marki. Nawet drogie ściski podlegają tym samym prawom mechaniki.
Do jakich prac ściski płaszczyznowe mają sens?
Najlepiej sprawdzają się przy klejeniu blatów i paneli, pod warunkiem stosowania docisku naprzemiennego – raz od góry, raz od dołu.
Dlaczego są problematyczne przy obrzeżach i konstrukcjach skrzyniowych?
Ponieważ nie dają kontroli nad dokładnym punktem przyłożenia siły. Nawet niewielkie przesunięcie może powodować szczeliny lub przekoszenia.
Czy można bezpiecznie używać ich przy skrzyniach?
Teoretycznie tak, ale wymaga to dużego doświadczenia i dodatkowej kontroli. W praktyce prostsze ściski typu F, C lub rurowe są bardziej przewidywalne.
Czy ten artykuł oznacza, że nie warto kupować ścisków płaszczyznowych?
Nie. Oznacza jedynie, że wbrew twierdzeniom producentów, nie są narzędziem uniwersalnym. Warto znać ich ograniczenia i używać ich tam, gdzie rzeczywiście mają sens. Z finansowego punktu widzenia decyzję pozostawiam kupującemu.
